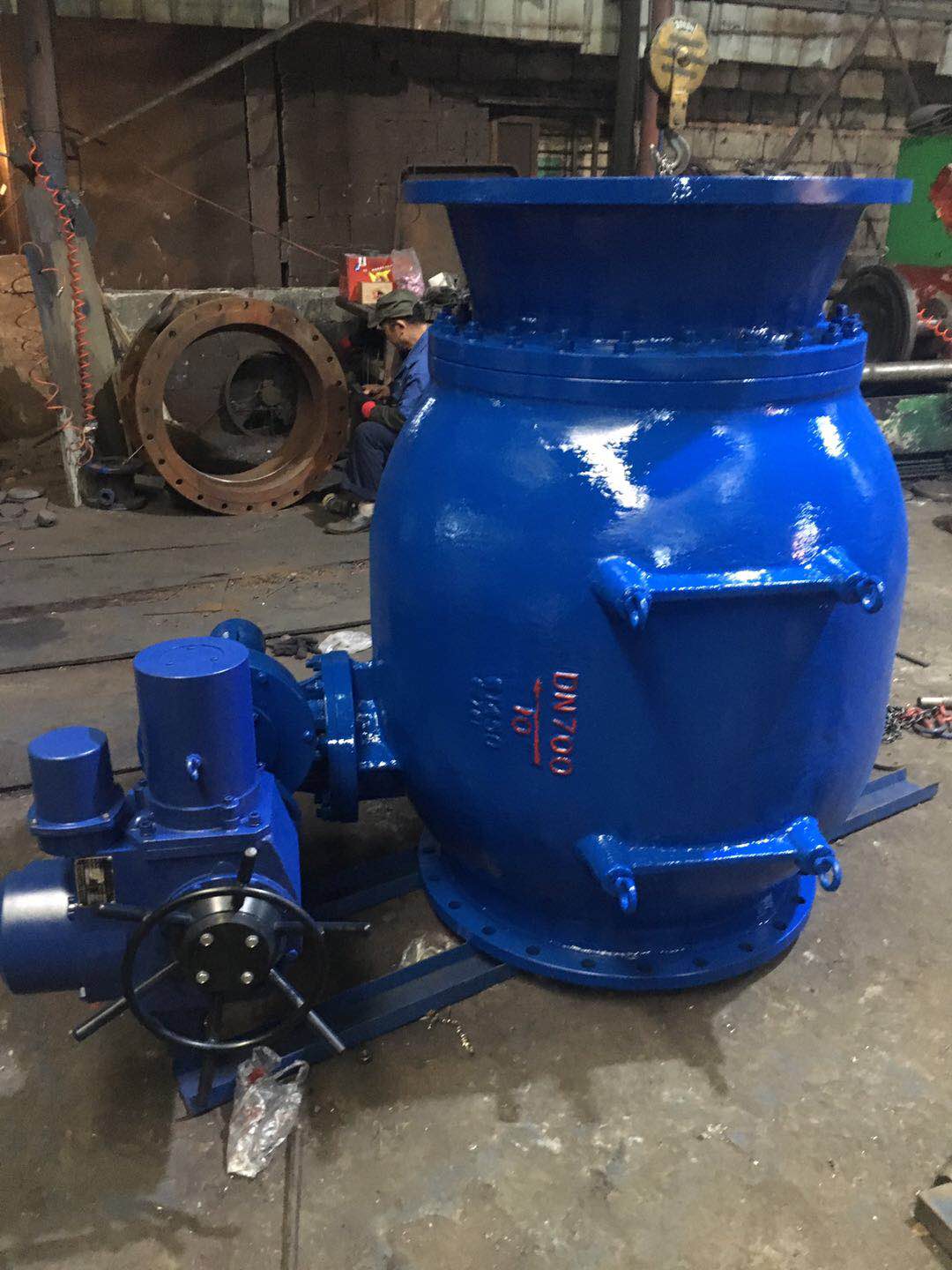

HS941X 活塞式电动调流调压阀
HS941X 活塞式电动调流调压阀为活塞式结构,活塞式控制阀调节机构应为曲柄滑块机构,关闭件滑块为圆筒或锥形的活塞。可在阀体内圆筒里由导轨引导沿管路中心作轴向运动,因而改变流道面积,以实现调节流量及减压功能。与管道的连接形式为法兰联接,法兰连接尺寸、结构长度符合相应GB的要求。
HS941X 活塞式电动调流调压阀由阀体、活塞、曲柄、连杆、消能装置、阀杆、轴套、阀座、密封圈等主要部件组成。阀体为流线形轴对称流道,流体在阀体内能被很好地无紊流引导,能显著降低阀门的噪声和振动。保证阀门在高压差下也具有良好的抗气蚀特性,其允许气蚀系数应不大于0.4。
HS941X 活塞式电动调流调压阀具有优良的线性调节性能,以便控制系统通过出口压力变送器的反馈信号调控阀门,保持出水压力的恒定。可靠的密封性能,在调节阀处于全关状态下,保证无任何渗漏。
HS941X 活塞式电动调流调压阀在正常运行工况下,无卡阻和有害振动现象,确保设备安全可靠运行。使用寿命不小于30年。活塞式控制阀具有良好的抗阻塞能力。可适用于有泥沙及小颗粒杂质的流体。活塞式控制阀在最大工作压差和动水启闭运行工况下,保证整体抗推力安全可靠,不发生有害的振动。
HS941X 活塞式电动调流调压阀驱动方式为电机驱动。电机驱动装置应具有良好的防水性能,应动作灵活、安全可靠,手动操作力矩满足国家标准。活塞式控制阀的电动装置包括电 机、减速蜗轮、机械限位调节机构、力矩控制机构、行程控制机构、开度指示机构和手动电动转换装置。活塞式控制阀的电动装置
HS941X 活塞式电动调流调压阀材质:
序号 |
名称 |
材料 |
序号 |
名称 |
材料 |
1 |
前阀体 |
球墨铸铁QT450-12 铸钢 WCB |
9 |
后阀体 |
球墨铸铁QT450-12 / 铸钢 WCB |
2 |
曲柄 |
不锈钢304 |
10 |
O型圈 |
丁橡胶 |
3 |
剪切销 |
不锈钢304 |
11 |
O型圈 |
丁橡胶 |
4 |
连杆 |
不锈钢304 |
12 |
驱动轴 |
不锈钢2Cr13 |
5 |
导流器 |
不锈钢304 |
13 |
密封前铜套 |
ZCuSn10Zn2 |
6 |
活塞 |
不锈钢304 |
14 |
密封铜套 |
ZCuSn10Zn2 |
7 |
连杆支承 |
不锈钢304 |
15 |
紧固件 |
不锈钢25 |
9 |
密封圈 |
丁橡胶 |
执行机构 |
智能型电装 |
|
HS941X 活塞式电动调流调压阀产品技术参数:
序号 |
项 目 |
参 数 |
备 注 |
|
1 |
阀门名称 |
电动型多功能活塞阀 |
|
|
2 |
公称压力 |
1.0MPa、1.6MPa |
|
|
3 |
壳体试验压力 |
1.5PN |
|
|
4 |
密封试验压力 |
1.1PN |
|
|
7 |
整定压力 |
1.0MPa |
0.09-0.9 MPa |
可按工况要求设定 |
1.6MPa |
0.10-1.4 MPa |
|||
2.5 MPa |
0.15-2.2 MPa |
|||
8 |
启闭压差 |
≤10%整定压力 |
|
