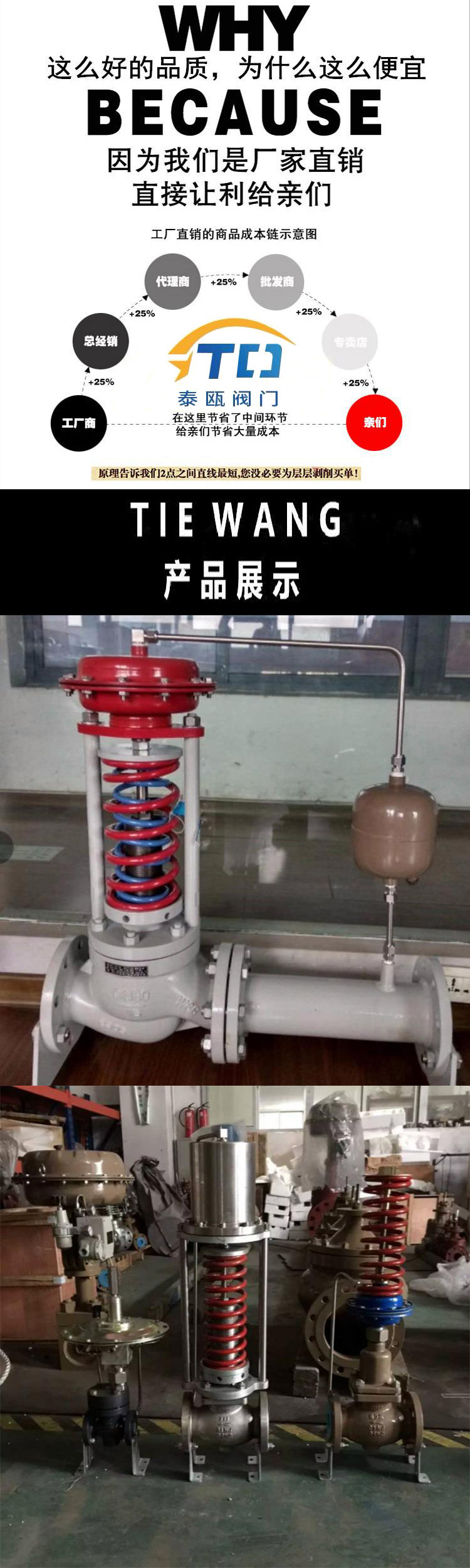

ZZY 自力式压力调节阀
产品名称: |
产品型号: |
ZZY,ZZYP,ZZYM,ZZYN |
|
驱动方式: |
自动 |
连接形式: |
法兰 |
结构形式: |
自力式 |
密封结构: |
密封垫 |
压力范围: |
1.6MPa-32.0MPa |
公称通径: |
DN20-300 |
常用材质: |
碳钢,不锈钢等 |
铭牌: |
浙江泰瓯 |
一、产品概述
ZZYP自力式压力调节阀是一种无需外加能源,利用被控介质自身能量当动力源、引入执行膜室产生推力,控制节流元件运动达到自动调节。具有测量、执行、控制的综合功能。自力式压力调节阀是自力式调节阀的一种,因为不需要其它外来能源如电源、气源,仅靠介质自身的能量来驱动,既节能又环保,使用方便,安装完毕后设定好压力值即可投入自动运行,所以在对控制精度要求不高,又缺乏电源、气源的场合,得到了越来越广泛的使用。广泛应用于石油、化工、电站、轻工、印染工业部门自控系统中各种设备气体、液体及蒸汽介质的减速压、稳压(用于阀后压力调节)泄压、稳压(用于阀前压力调节)的自动控制。根据用户不同的工况条件可选用不同的阀芯结构型式以及不同执行机构,以达到最佳的控制效果。
二、产品工作原理
1、调节阀前自动压力调节阀的工作原理
自动压力阀前调节阀,其初始阀芯的位置在关闭状态。当阀前压力P1通过阀芯、阀座的节流后变为阀后压力P2,同时P1通过管线输入上膜室作用在膜片上,其作用力与弹簧的反作用力相平衡时的阀芯位置决定了阀的开度,从而控制阀前压力。当阀前压力P1增加时,P1作用在膜片上的作用也随时之增加。此时,膜片上的作用力大于设定弹簧的反作用力,使阀芯向离开阀座方向移动,导致阀的开度变大,流阻变小,P1向阀后泄压,直到膜片上的作用力与弹簧反作用力相平衡为止,从而使P1降为设定值。同理,当阀前压力P1降低时,动作方向与上述相反,这就是阀前压力调节的工作原理。
2、调节阀后自动压力调节阀的工作原理
自动压力阀后调节阀,其初始阀芯的位置在开启状态。当阀前压力P1通过阀芯、阀座的节流后变为阀后压力P2,P2并经过导压管输入上膜室作用在膜片上,其作用力与弹簧的反作用力相平衡时的阀芯位置决定了阀的开度,从而控制阀后压力。当阀后压力P2增加时,P2作用在膜片上的作用力也随时之增加。此时,膜片上的作用力大于设定弹簧的反作用力,使阀芯关向阀座的位置,导致阀的开度减小,流阻变大,P2降低,直到膜片上的作用力与弹簧反作用力相平衡式为止,从而使P2降为设定值。同理,当阀后压力P2降低时,动作方向与上述相反,这就是阀后压力调节的工作原理。
三、产品特点
(1)自力式压力调节阀无需外加能源,能在无电无气的场所工作,既方便又节约了能源。
(2)压力分段范围细且互相交叉,调节精度高。
(3)压力设定值在运行期间可连续设定。
(4)对阀后压力调节,阀前压力与阀后压力之比可为10:1~10:8。
(5)橡胶膜片式检测,执行机构测精度高、动作灵敏。
(6)采用压力平衡机构,使调节阀反应灵敏、控制精确。
四、主要性能参数
公称通径DN(mm) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
额定流量系数Kv |
7 |
11 |
20 |
30 |
48 |
75 |
120 |
190 |
||||
额定行程(mm) |
8 |
10 |
14 |
20 |
25 |
40 |
50 |
|||||
允许压差(MPa) |
2.5 |
2.0 |
1.6 |
1.0 |
||||||||
公称压力(MPa) |
1.64.06.4 |
|||||||||||
流量特性 |
快开 |
|||||||||||
压力调节范围(KPa) |
15~50、40~80、60~100、80~140、120~180、160~220、200~260、240~300、 |
|||||||||||
调节精度(%) |
±5 |
|||||||||||
工作温度℃ |
液体≤120;气体≤80;带冷凝器和散热片≤350(适用于高温工况) |
|||||||||||
适用介质 |
执水、气体、蒸汽、低粘度介质 |
|||||||||||
允许泄漏量 |
硬密封(L/h) |
单座≤10-4×阀额定容量(IV级);双座、套筒≤5×10-3阀额定容量(II级 |
||||||||||
软密封(ml/min) |
0.15 |
0.30 |
0.45 |
0.60 |
0.90 |
1.7 |
4.0 |
6.75 |
||||
减压比 |
zui大 |
10 |
||||||||||
小 |
1.25 |
四、主要零件材料
阀体材料 |
铸铁(HT200)、铸钢(ZG230-450)、铸不锈钢(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti) |
阀芯材料 |
不锈钢(1Cr18Ni9Ti、1Cr18Ni12Mo2Ti) |
温包材料 |
铜镀镍等 |
五、主要连接尺寸
公称通径(DN) |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|||
L |
PN16、40 |
150 |
160 |
180 |
200 |
230 |
290 |
310 |
350 |
400 |
480 |
600 |
||
PN64 |
230 |
230 |
260 |
260 |
300 |
340 |
380 |
430 |
500 |
550 |
650 |
|||
383 |
512 |
603 |
862 |
1023 |
1380 |
1800 |
||||||||
H |
压力 |
15~140 |
475 |
520 |
540 |
710 |
780 |
840 |
880 |
915 |
||||
130~300 |
455 |
500 |
520 |
690 |
760 |
800 |
870 |
880 |
||||||
280~500 |
450 |
490 |
510 |
680 |
750 |
790 |
860 |
870 |
||||||
480~1000 |
445 |
480 |
670 |
740 |
780 |
850 |
860 |
|||||||
600~1500 |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
|||||||
1000~2500 |
445 |
570 |
600 |
820 |
890 |
950 |
1000 |
|||||||
A |
压力 |
15~140 |
φ280 |
φ308 |
||||||||||
130~300 |
φ230 |
|||||||||||||
280~1000 |
φ176 |
φ194 |
φ280 |
|||||||||||
600~2500 |
φ85 |
φ96 |
||||||||||||
导压管接口螺纹 |
M16×15 |
|||||||||||||
