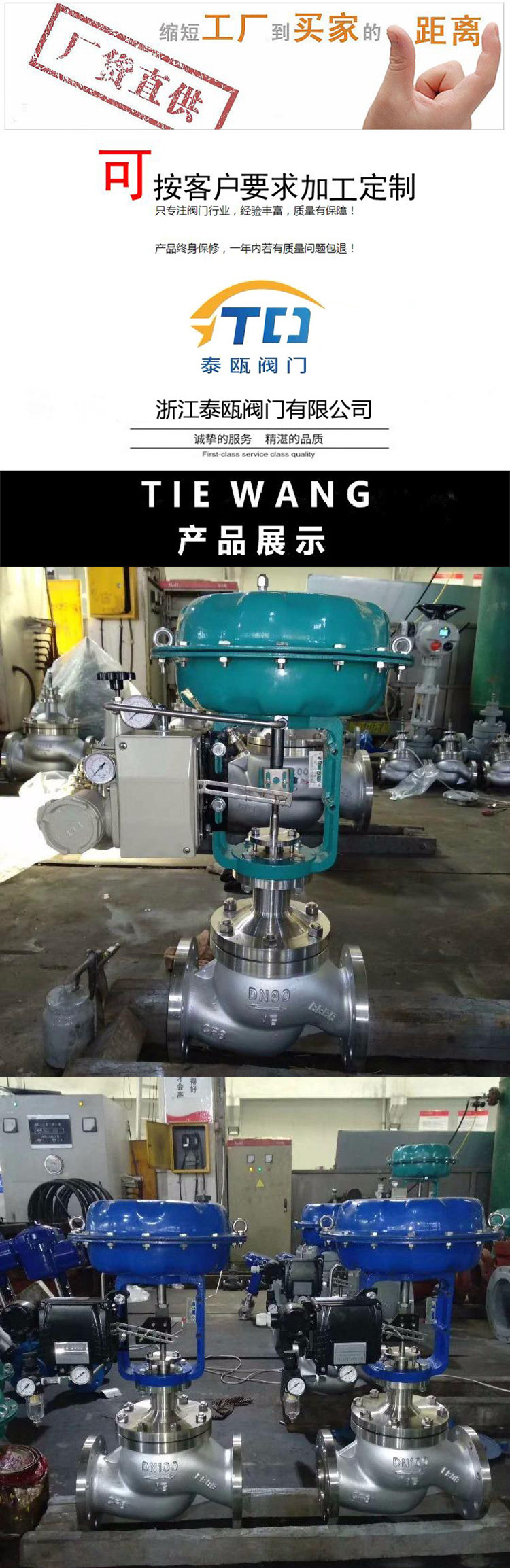

ZJHM 气动套筒调节阀
|
产品名称： |
产品型号： |
ZJHM |
|
|
驱动方式： |
气动 |
连接形式： |
法兰 |
|
结构形式： |
套筒 |
密封结构： |
密封垫 |
|
压力范围： |
1.6MPa-6.4MPa |
公称通径： |
DN20-300 |
|
常用材质： |
碳钢,不锈钢等 |
铭牌： |
浙江泰瓯 |
一、产品概述
ZJHM气动调节阀结构组成 调节阀通常由电动执行机构或气动执行机构与阀体两部分共同组成。直行程主要有直通单座式和直通双座式两种，后者具有流通能力大、不平衡办小和操作稳定的特点，所以通常特别适用于大流量、高压降和泄漏少的场合。角行程主要有：V型电动调节球阀、气动薄膜切断阀，偏心蝶阀等。
1、采用平衡型芯、不平衡力小，允许压差大，操作稳定。
2、阀芯导向面大，可改善由涡流和冲击引起的振荡，并减少损坏。
3、比普通单双座调节阀噪声降低10bd左右。
4、结构简单，装拆维修方便。
三、主要性能参数
|
公称通径(mm) |
20 |
25 |
40 |
50 |
65 |
80 |
100 |
150 |
200 |
|||||||
|
阀座直径(mm) |
10 |
12 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
||
|
额定流量 |
直径 |
1.8 |
2.8 |
4.4 |
6.9 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
690 |
|
|
等百分比 |
1.6 |
2.5 |
4 |
6.3 |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
||
|
公称压力MPA |
0.6，1.6；4.0；6.4 |
|||||||||||||||
|
流量特性 |
直线、等百分比 |
|||||||||||||||
|
介质温度℃ |
-20～200（常温);-40~450(中温） |
|||||||||||||||
|
法兰尺寸 |
铸铁法兰尺寸按JB78-59,铸钢法兰尺寸按JB79-59 |
|||||||||||||||
|
法兰型式 |
法兰密封面型式按JB77-59,其中铸铁法兰按光滑式，铸钢法兰按凹式 |
|||||||||||||||
|
阀体材质 |
PN |
0.6,1.6 |
HT200 |
|||||||||||||
|
MAP |
4.0,6.4 |
ZG270-500;ZG1CR18Ni9Ti,ZG0CR18Ni12Mo2Ti |
||||||||||||||
|
上阀盖型式 |
普通式（常温式）；热片式（中温式） |
|||||||||||||||
|
可调比 |
50：1 |
|||||||||||||||
四、主要零件材料
|
零件名称 |
零件材料 |
温度范围 |
|
阀体 |
HT200 |
-20～+200 |
|
ZG270-500 |
-40～+400 |
|
|
上阀盖 |
ZG1CR18Ni9Ti |
-250～+550 |
|
ZG0Cr18Ni12MO2Ti |
-40～+600 |
|
|
阀芯、阀座、波纹管 |
1CR18Ni9 |
-250～+550 |
|
0Cr18Ni12MO2Ti |
-250～+550 |
|
|
填料 |
F4 |
-40～+200 |
|
膜片 |
NBR夹增涤沦物 |
|
|
压缩弹簧 |
60Si12Mn |
|
|
膜盖 |
A3 |
五、主要连接尺寸
|
公称直径 |
阀座直径 |
气关 |
气开 |
气关 |
气开 |
气关 |
气开 |
气关 |
气开 |
气关 |
气开 |
气关 |
气开 |
|
20 |
10 |
6.4 |
4.46 |
6.4 |
6.4 |
6.4 |
6.4 |
||||||
|
12 |
6.4 |
3.09 |
6.4 |
6.4 |
6.4 |
6.4 |
|||||||
|
15 |
5.94 |
1.98 |
6.4 |
5.94 |
6.4 |
6.4 |
|||||||
|
20 |
3.34 |
1.11 |
6.4 |
3.34 |
6.4 |
6.4 |
|||||||
|
25 |
25 |
2.14 |
0.71 |
6.4 |
2.14 |
6.4 |
4.99 |
3 |
1.5 |
6.4 |
4.5 |
6.4 |
6.4 |
|
40 |
32 |
1.31 |
0.44 |
6.09 |
1.37 |
6.4 |
3.05 |
2.25 |
1.13 |
6.4 |
3.38 |
6.4 |
6.4 |
|
40 |
0.84 |
0.28 |
3.9 |
0.84 |
5.26 |
1.95 |
|||||||
|
50 |
50 |
0.53 |
0.18 |
2.5 |
0.53 |
3.39 |
1.25 |
1.95 |
1.18 |
6.4 |
3.54 |
6.4 |
6.4 |
|
65 |
65 |
0.51 |
0.17 |
2.36 |
0.51 |
3.21 |
1.18 |
2.36 |
1.02 |
6.4 |
3.06 |
6.4 |
6.4 |
|
80 |
80 |
0.33 |
0.11 |
1.56 |
0.33 |
2.12 |
0.78 |
2.04 |
0.84 |
6.4 |
2.51 |
6.4 |
5.85 |
|
100 |
100 |
0.21 |
0.07 |
1 |
0.21 |
1.35 |
0.5 |
1.67 |
6.4 |
6.4 |
|||
|
150 |
125 |
0.22 |
0.07 |
1.02 |
0.22 |
1.39 |
0.51 |
1.41 |
0.71 |
6.4 |
2.12 |
6.4 |
4.94 |
|
150 |
0.15 |
0.05 |
0.71 |
0.15 |
0.97 |
0.35 |
|||||||
|
200 |
200 |
0.08 |
0.028 |
0.4 |
0.08 |
0.54 |
0.2 |
1.41 |
0.57 |
6.4 |
1.71 |
6.4 |
4 |
