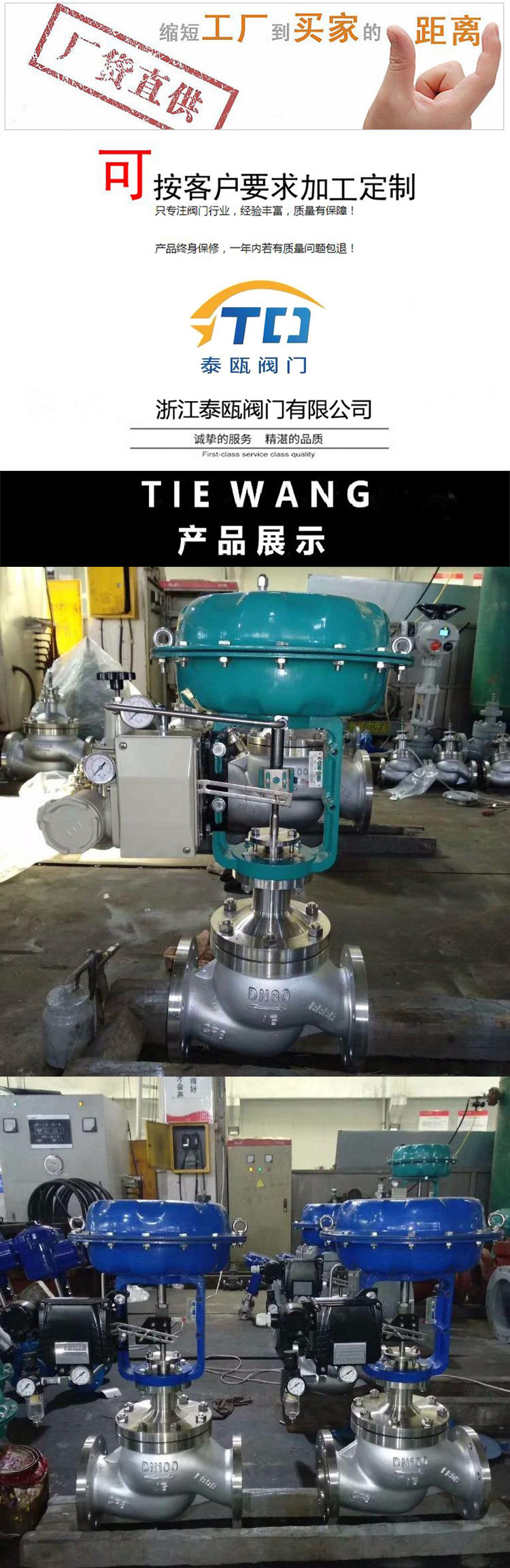

ZMAT 气动薄膜调节阀
一、产品概述
ZMAM气动薄膜调节阀系列气动薄膜直通调节阀采用顶导向结构，配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、充体通道呈S流线型、压降损失小、阀容量大、流量特性精确、拆装方便等优点。广泛应用于精确控制气体、液体等介质，工艺参数如压力、流量、温度、液位保持在给定值。单座适用于对泄露量求严格、阀前后压差低及有一定粘度和含纤维介质的场合；双座阀不平衡力小、允许压差大、流通能力大等特点，适用于泄露量要求不严格的场合；套筒阀具有稳定性好，不易产生震动，噪音低，对温度敏感小，适用于压差较大及泄露量要求不严格场合。
1、采用平衡型阀芯,不平衡力小,允许压差大,操作稳定。
2、阀芯导向面大,可改善由涡流和冲击引起的振荡,并减少损坏。
3、比普通单双座调节阀噪声降低10dB左右。
4、结构简单,装拆维修方便。
四、主要性能参数
|
公称通径DN(mm) |
G3/4 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|||||||||
|
阀座直径DN |
3 |
4 |
5 |
6 |
7 |
8 |
10 |
12 |
15 |
20 |
26 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量系数（Kv) |
ZMA/BP |
0.08 |
0.12 |
0.2 |
0.32 |
0.5 |
0.8 |
1.2 |
2 |
3.2 |
5 |
8 |
12 |
20 |
32 |
50 |
80 |
120 |
200 |
280 |
450 |
700 |
1000 |
|
ZMA/BN |
10 |
16 |
25 |
40 |
63 |
100 |
160 |
250 |
400 |
630 |
1000 |
1600 |
|||||||||||
|
公称压力MPA |
1.6 4.0 6.4（低温型） 1.6 4.0 6.4（常温型） 4.0 6.4（中温型） |
||||||||||||||||||||||
|
行程MM |
10 |
16 |
25 |
40 |
60 |
100 |
|||||||||||||||||
|
流量特性 |
直线 |
直线、等百分比 |
|||||||||||||||||||||
|
介质温度℃ |
-250～-60（低温型);-20~200(常温型）；-40~450中温型） |
||||||||||||||||||||||
|
法兰尺寸 |
铸铁法兰尺寸按JB78-59,铸钢法兰尺寸按JB79-59 |
||||||||||||||||||||||
|
法兰型式 |
法兰密封面型式按JB77-59,其中铸铁法兰按光滑式，铸钢法兰按凹式 |
||||||||||||||||||||||
|
阀体材质 |
MAP |
低温型ZG1CR18Ni9Ti |
|||||||||||||||||||||
|
1.6 |
常温型 |
HT200 |
|||||||||||||||||||||
|
4.0,6.4 |
常、中温型 |
ZG270-500;ZG1CR18Ni9Ti, |
|||||||||||||||||||||
|
阀芯材质 |
1CR18Ni9Ti, |
||||||||||||||||||||||
|
上阀盖型式 |
长颈式（低温型）普通式（常温型）；热片式（中温型） |
||||||||||||||||||||||
|
可调比 |
30：1 |
||||||||||||||||||||||
四、主要零件材料
|
零件名称 |
零件材料 |
温度范围 |
|
阀体 |
HT200 |
-20～+200 |
|
ZG270-500 |
-40～+450 |
|
|
ZG1CR18Ni9Ti |
-250～+550 |
|
|
阀芯、阀座、阀杆 |
1CR18Ni9 |
-250～+550 |
|
上下膜盖 |
A3钢板 |
|
|
支架、顶盘 |
HT200 |
|
|
压缩弹簧 |
60Si2Mn |
|
|
波纹薄膜 |
5806胶夹480D尼龙网眼布 |
|
|
填料 |
F4 |
-40～+200 |
|
碳纤维 |
-120～+350 |
|
|
柔性石墨 |
-200～+600 |
五、主要连接尺寸
|
公称通径 |
D |
L |
H |
H1 |
||||||
|
PN6 |
PN40 |
PN64 |
常温 |
中温 |
PN6 |
PN16 |
PN40 |
PN64 |
||
|
20 |
285 |
187 |
194 |
206 |
640 |
790 |
45 |
52.5 |
52.5 |
62.5 |
|
25 |
184 |
197 |
210 |
640 |
790 |
50 |
57.5 |
57.5 |
67.5 |
|
|
40 |
222 |
235 |
251 |
730 |
895 |
65 |
72.5 |
72.5 |
82.5 |
|
|
50 |
254 |
267 |
286 |
740 |
910 |
70 |
80 |
80 |
87.5 |
|
|
65 |
360 |
276 |
292 |
311 |
885 |
1065 |
80 |
90 |
90 |
100 |
|
80 |
298 |
317 |
337 |
900 |
1085 |
92.5 |
97.5 |
97.5 |
105 |
|
|
100 |
352 |
368 |
394 |
945 |
1155 |
102.5 |
107.5 |
115 |
125 |
|
|
150 |
470 |
451 |
473 |
508 |
1245 |
1395 |
130 |
140 |
150 |
170 |
|
200 |
600 |
600 |
650 |
1560 |
1820 |
157.5 |
167.5 |
187.6 |
202.5 |
|
