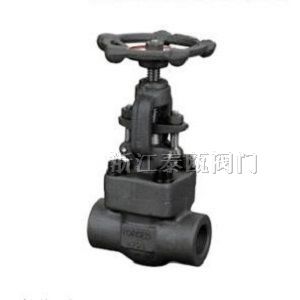

J61H/J61Y 锻钢承插焊截止阀
产品概述:
J61H、J61Y锻钢承插焊截止阀适用于 Class150 ~ 2500 、工作温度 -29~425℃(碳钢)或 -29~500℃(不锈钢)的小口径管路上,用于截断或接通管路中的介质,选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。锻钢闸阀流体阻力小,适用的压力、温度范围大,介质流动方向不受限制,密封性能良好。
产品特点:
在开启和关闭过程中,由于阀瓣于阀体密封面间的摩擦力比闸阀小,因而耐磨。 开启高度一般仅为阀座通道直径的1/4,因此比闸阀小的多。 通常在阀体和阀瓣上只有一个密封面,因而制造工艺性比较好,便于维修。 公称压力或压力级:PN1.0-16.0MPa、ANSI CLASS 150-900、JIS10-20K 公称通径或口径:DN10~500、NPS 1/2 ~36" 连接方式:法兰、对焊、螺纹等适用温度:-196℃~700℃ 驱动方式:手动、伞齿轮传动、气动、电动、液动、气液联动、电液联动阀体材料:WCB、ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti、CF8(304)、CF3(304L)、CF8M(316)、CF3M(316L)、Ti。选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。
主要零件材料:
序号 |
零件名称 |
CS to ASTM |
AS to ASTM |
SS to ASTM |
|
Type A105N |
Type A182 F22 |
Type A182 F304 |
Type A182 F316(L) |
||
1 |
阀体 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
2 |
阀瓣 |
A276 420 |
A276 304 |
A276 304(L) |
A276 316(L) |
3 |
阀杆 |
A182 F6a |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
4 |
密封座 |
A105 |
A182 F304 |
A182 F304(L) |
A182 F316(L) |
5 |
密封环 |
316 |
A182 F304 |
A182 F304(L) |
F316(L) |
6 |
阀盖 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
7 |
圆柱销 |
A276 420 |
A182F304 |
||
8 |
垫圈 |
A105N |
A182 F22 |
A182 F304(L) |
A182 F316(L) |
9 |
提升螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
10 |
填料 |
柔性石墨+304丝 |
316夹PTFE |
||
11 |
填料压套 |
A276 420 |
A182 F304 |
||
12 |
填料压板 |
A105 |
A182 F304 |
||
13 |
活节螺栓 |
A193 B7 |
A193 B16 |
A193 B8 |
A193 B8M |
14 |
螺母 |
A194 2H |
A194 4 |
A194 8 |
A194 8M |
15 |
阀杆螺母 |
A276 420 |
|||
16 |
手轮 |
A197 |
|||
17 |
铭牌 |
SS |
|||
18 |
适用介质 |
水、蒸汽、油品等 |
水、蒸汽、油品等 |
硝酸、醋酸等 |
|
19 |
适用温度 |
-29℃~425℃ |
-29℃~550℃ |
-29℃~200℃ |
主要连接尺寸:
规格 |
S |
L |
T |
W |
H (开) ≈ |
重量(?) ≈ |
||||||
英制 |
公制 |
JNSI |
JIS |
900~1500 Lb |
2500 Lb |
A N S I |
ISO、BS |
J I S |
900~1500 Lb |
2500 Lb |
||
NPI牙型60 |
RC牙型55 |
PT牙型55 |
||||||||||
1/2 |
15 |
21.8 |
22.2 |
140 |
186 |
1/2 |
125 |
321 |
11.5 |
12.3 |
||
3/4 |
20 |
27.1 |
27.7 |
140 |
186 |
3/4 |
125 |
321 |
10.8 |
11.6 |
||
1 |
25 |
33.8 |
34.5 |
140 |
186 |
1 |
160 |
321 |
10.5 |
10.8 |
||
1 1/4 |
32 |
42.6 |
43.2 |
178 |
232 |
1 1/4 |
160 |
380 |
21.0 |
26.0 |
||
1 1/2 |
40 |
48.7 |
49.1 |
178 |
232 |
1 1/2 |
180 |
414 |
19.6 |
26.4 |
||
2 |
50 |
61.1 |
61.1 |
216 |
279 |
2 |
200 |
502 |
40.4 |
43.8 |
