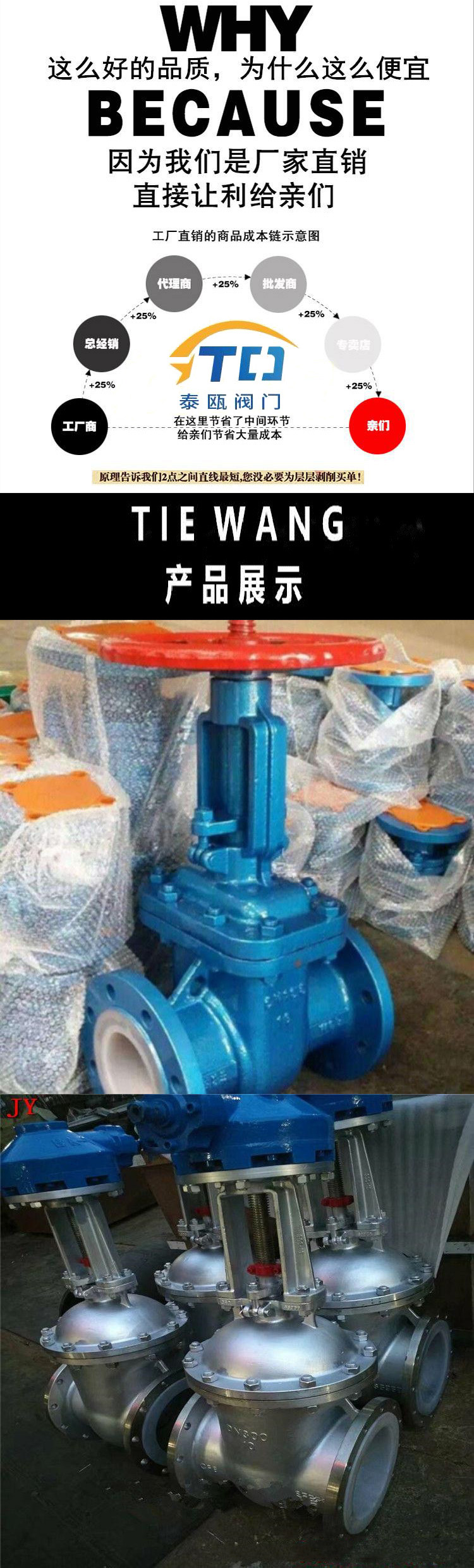

Z41F46 不锈钢衬氟闸阀
产品概述:
衬氟闸阀是一种最带见的启闭阀门,利用两侧面密封呈楔状的闸板来接通或截断管路中介质,楔式闸阀不允许微量开启在管路中作节流装置用,以免因高速流动的介质冲蚀而加快密封面的损坏。FEP(F46)、PCTFE(F3)衬氟闸阀适用在-50℃~150℃的各种浓度的王水 氢氟酸和各种有机酸、强酸、强氧化剂,FEP还适用于各种浓度的强碱有机溶剂以及其它腐蚀性气体、液体介质的管路上使用。
产品特点:
1、阀体有扁体和圆体两种形状:GB阀门采用圆体,ANSI磅级阀门DN≤300Lb采用扁体,DN≥400Lb采用圆体,阀体、阀盖的内腔和闸板、阀杆外表面等直接与介质接触的部件,名衬FEP(F46)等氟塑料;
2、密封副为FPF(F46)/ FEP(F46)或其它材料组合,摩擦系数小,启闭力矩低;
3、填料采用PTFE(F4)标准填料,密封性能好,维修更换方便;
4、带有弹性的闸板,可补偿闸板密封面与阀座密封面之间楔角偏差,吻合度好,密封效果理想;
5、介质可从两侧任意方向通过闸阀,适用于介质方向可能改变的管路上作用启闭装置。
零件材料:
序号 |
零件名称 |
灰铸铁 |
铸钢 |
不锈耐酸铸钢 |
低碳不锈耐酸铸阀 |
||
Z |
C |
P |
R |
PL |
RL |
||
1 |
阀体/端盖/闸板 |
HT250 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
2 |
阀杆 |
1Cr13 |
2Cr13 |
1Cr18Ni9 |
1Cr18Ni12Mo2Ti |
00Cr18Ni10 |
00Cr17Ni14Mo2 |
3 |
衬里/阀座 |
PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性4) |
|||||
4 |
填料/压盖 |
WCB |
CF8 |
CF8M |
CF3 |
CF3M |
|
5 |
填料 |
PTFE(F4) |
PTFE(F4) |
PTFE(F4) |
|||
6 |
活节螺栓 |
35 |
1Cr17Ni2 |
1Cr17Ni2 |
|||
7 |
阀杆螺母 |
ZCuAI10Fe3 |
ZCuAI10Fe3 |
ZCuAI10Fe3 |
|||
8 |
紧固螺母 |
45 |
1Cr17Ni2 |
1Cr18Ni9Ti |
|||
9 |
螺母 |
0Cr18Ni9 |
0Cr18Ni9 |
||||
10 |
手轮 |
WCB |
WCB |
WCB |
连接尺寸:
公称通径 |
标准值 |
参考值 |
||||||||||
DN(mm) |
NPS(inch) |
L |
D |
D1 |
D2 |
f |
b |
Z-Фd |
W |
D0 |
H |
WT(Kg) |
PN0.6MPa |
||||||||||||
15 |
1/2 |
130 |
80 |
55 |
40 |
2 |
12 |
4-Ф12 |
100 |
100 |
120 |
5 |
20 |
3/4 |
150 |
90 |
65 |
50 |
2 |
14 |
4-Ф12 |
100 |
120 |
140 |
6 |
25 |
1 |
160 |
100 |
75 |
60 |
2 |
14 |
4-Ф12 |
120 |
130 |
150 |
7 |
32 |
11/4 |
180 |
120 |
90 |
70 |
2 |
16 |
4-Ф14 |
120 |
156 |
185 |
10 |
40 |
11/2 |
240 |
130 |
100 |
80 |
3 |
16 |
4-Ф14 |
160 |
165 |
205 |
18 |
50 |
2 |
250 |
140 |
110 |
90 |
3 |
16 |
4-Ф14 |
160 |
350 |
400 |
25 |
65 |
21/2 |
270 |
160 |
130 |
110 |
3 |
16 |
4-Ф14 |
180 |
370 |
435 |
30 |
80 |
3 |
280 |
185 |
150 |
125 |
3 |
18 |
4-Ф18 |
180 |
430 |
510 |
43 |
100 |
4 |
300 |
205 |
170 |
145 |
3 |
18 |
4-Ф18 |
220 |
495 |
595 |
58 |
125 |
5 |
325 |
235 |
200 |
175 |
3 |
20 |
8-Ф18 |
220 |
610 |
735 |
100 |
150 |
6 |
350 |
260 |
225 |
200 |
3 |
20 |
8-Ф18 |
240 |
670 |
820 |
115 |
200 |
8 |
400 |
315 |
280 |
255 |
3 |
22 |
8-Ф18 |
240 |
815 |
1015 |
145 |
250 |
10 |
450 |
370 |
335 |
310 |
3 |
24 |
12-Ф18 |
240 |
965 |
1215 |
230 |
300 |
12 |
500 |
435 |
395 |
362 |
4 |
24 |
12-Ф23 |
280 |
1140 |
1440 |
335 |
350 |
14 |
550 |
485 |
445 |
412 |
4 |
26 |
12-Ф23 |
280 |
1275 |
1625 |
540 |
400 |
16 |
600 |
535 |
495 |
462 |
4 |
28 |
16-Ф23 |
320 |
1445 |
1845 |
670 |
450 |
18 |
650 |
590 |
550 |
518 |
4 |
28 |
16-Ф23 |
320 |
1530 |
1980 |
780 |
500 |
20 |
700 |
640 |
600 |
568 |
4 |
30 |
16-Ф23 |
360 |
1725 |
2225 |
850 |

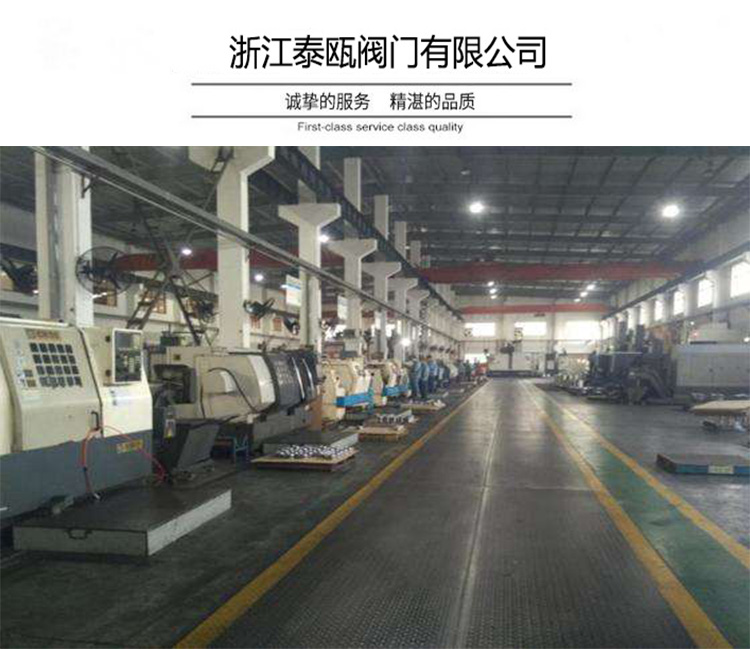

专业技术、专业制造、专业服务,浙江泰瓯有限公司致力于满足用户的期望,不断提升服务质量,精益求精,“真诚的服务”是泰瓯永恒的主题。公司严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务。特此我公司做出如下承诺:
