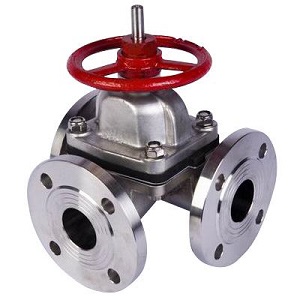

G49J 不锈钢三通隔膜阀

更新时间：2020-04-03 点击量：1158

产品概述：

G49J不锈钢三通衬胶隔膜阀适用于非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的橡胶，适用于不同工作温度和流体管路。适用温度：≤85℃、≤100℃、 ≤120℃、≤150℃(按照衬里和隔膜材)。

主要性能规范：

型号	公称压力Mpa	实验压力（Mpa）		工作压力（Mpa）			适用温度	适用介质
型号	公称压力Mpa	阀体强度	密封面				适用温度	适用介质
G49J-6	0.6	0.9	0.66	0.6	0.4	0.25	小于等于80摄氏度	一般腐蚀性介质
G49J -10	1.0	1.5	1.1	1.0				一般腐蚀性介质

主要零件的材料：

名称	材料
阀体	铸铁、铸钢、不锈钢
阀盖	铸铁
阀瓣	铸铁
手轮	铸铁
隔膜	天然胶、丁基胶、等
阀杆	碳钢

主要外形和连接尺寸：

公称通径DN/mm	NPS/inch	公称压力MPa	工作压力MPa	L	L1	D	D1	Z-Фd	H1	Do	重量
25	1	1.0	1.0	160	96	115	85	4-14	116	83	5.5
32	1 1/4			180	118	135	100	4-18	153	114	8.5
40	1 1/2			200	135	145	110	4-18	167	114	12.5
50	2			230	150	160	125	4-18	198	140	17
65	2 1/2			290	182	180	145	4-18	234	165	24.5
80	3			310	210	195	160	4-18	258	230	33.5

专业技术、专业制造、专业服务，温州旭森有限公司致力于满足用户的期望，不断提升服务质量，精益求精，“真诚的服务”是旭森永恒的主题。公司严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务。特此我公司做出如下承诺：
一、产品严格按中国 GB、HG 标准和美国 API 等标准设计、制造、验收。
二、售前服务 / 产品介绍，技术交流，非标产品设计，疑难解答。
三、售中服务1、信守合同，保证及时供货，随时保持与客户联系。2、对特殊或复杂的产品，我公司安
排技术人员对用户进行产品使用、故障排除、调试及维修进行培训和指导。
四、售后服务
1、旭森产品质保期为自出厂起 16 个月，实行“三包”服务（包退、包换、包修）。
2、产品在使用中我公司将定期组织技术、质检人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。
3、对用户投诉质量问题，快速作出反应，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。
4、对售后服务，要求用户填写服务后的质量反馈信息表，并作出鉴定意见，以便进一步提高旭森的服务质量。
