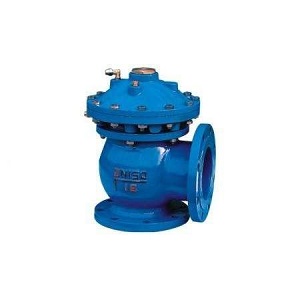

JM744X/JM644X 隔膜式排泥阀

一、产品概述

JM744X、JM644X隔膜式液压、气动快开排泥阀，是一种由液压源或气动源作执行机构的角型截断类阀门通常成排安装在沉淀池底部外侧壁，用以排除池底沉淀的泥砂和污物。 隔膜式液压、气动快开排泥阀由尼龙强化橡胶隔膜将阀门分为两个腔室，接通液压或气动源，采用电动或手动二位四通换向阀控制，实现排泥。该阀将隔膜代替活塞无运动摩擦，适用于泥浆等颗粒介质。排泥阀一般常用于城市水厂，污水处理厂的沉淀池底排放污泥用，一般与启闭机配套使用，排泥阀的适用介质为原生污水，介质的温度一般应小于50℃，其中作水深小于10米。常用的型号一般有以下几种：J744X、J644X型，100S角式隔膜型、JM744、JM644X型。工作原理及性能：J644X/J744X气动、液压角式快开型设计合理，使用方便，密封性能好，该阀利用液压缸和角式截止阀两部分组成，液压缸作为动力带动阀板升降，开启一般只3秒钟，可清理水池内泥沙和污物，清理后关闭阀板，无渗漏，维修方便， J744X/J644X角式排泥阀须配有机房，气（水）泵，换向阀可远距离控制排泥阀开关，一般水池可装2-10台一排安装，同时启动开关，驱动液可用清水或气，本产品可节省人力物力，有经济效益是理想产品。



二、主要特点

1、采用全衬胶阀板，密封效果好，无泄漏。经久耐用，使用寿命长。

2、在双室隔膜的膜片压板装1个节流装置，承启关闭、打开的作用。

3、采用双室隔膜传动机构，阀门开启平稳快捷，比活塞式阀门具有以下优点：

 a. 无运动磨损，不会因杂质而产生漏水；

 b.对泥沙淤积不敏感；

 c.不需要润滑，无机械磨损，无定期更换的橡胶制品，使用寿命长；

4、驱动介质压力水可直接采用自来水或本水池上部清水，（压力≥0.05MPa）操作方便。

5、自动化程度高，可实现远距离自动控制和集中控制。



三、主要技术参数

公称压力：0.6MPa-1.6MPa

公称通径：50～400mm

适用介质：水、污水

驱动介质：清水、气

适用温度：0～80℃

法兰标准：GB／T l 7241 6 GB／T 911 3

试验标准：GB／T l 3927 APl 598



四、零件材料

零件名称	月体、月盖	膜片压板、阀盘	阀杆	膜片
材 料	铸铁、球铁、碳钢	球铁、青铜	不镕钢	尼龙强化橡胶



五、主要连接尺寸

公称通径DN	L	L1	H
100	160	120	370
150	190	150	440
200	225	190	530
250	260	220	615
300	280	260	785
350	315	300	880
400	340	340	970
