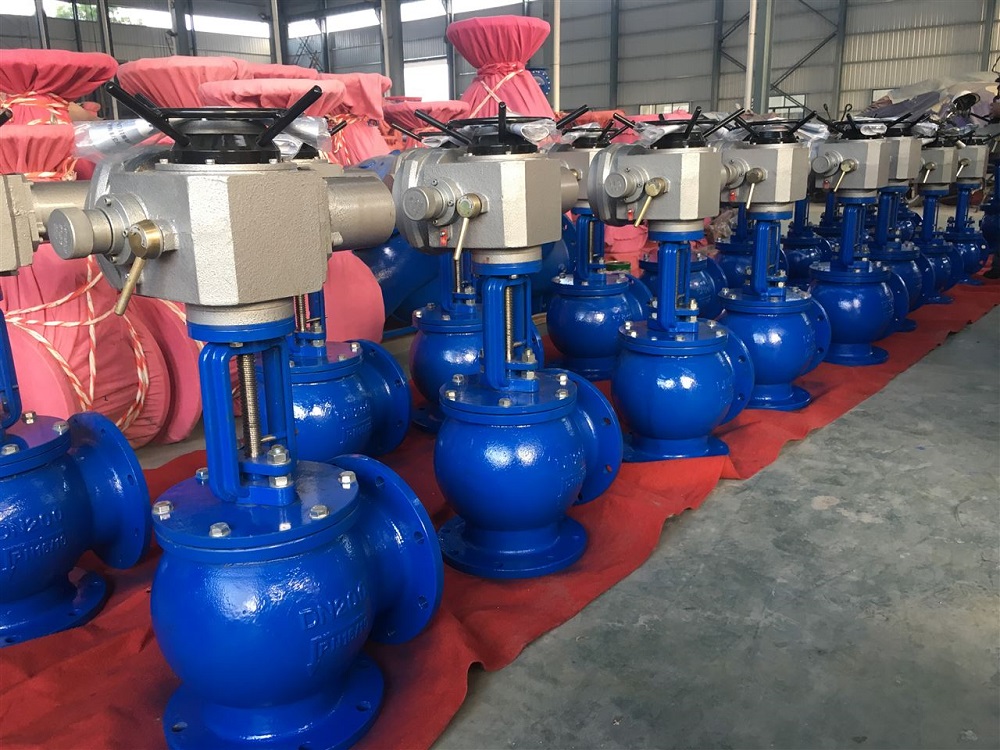

J944X自动角式排泥阀

更新时间：2020-07-10 点击量：1642

　　一.J944X自动角式排泥阀概述：
　　J944X自动角式排泥阀由阀体、支架和电动头等三大部分组成，由电动头带动阀板开启或关闭，当停电时也可用手动开启或关闭，一阀两种开启或关闭，阀板为软密封，关闭后密封性能好，无渗漏等优点。
　　二.J944X自动角式排泥阀特点
　　1.采用双室隔膜传动机构替代活塞式阀门：无运动磨损，不会因杂质而产生漏水，对泥沙淤泥不敏感，不需要润滑，无机械损产生2.密封性能好，采用衬胶阀板，阀座采用斜度开口不易沉积泥沙杂物3.驱动介质压力低，无需另设加压泵和空压机，采用手动换向阀或者电磁四通换向阀集中控制，控制操作方便4.经久耐用，使用寿命长三.自动角式排泥阀应用：
　　自动角式排泥阀适用于水处理厂沉淀池,污泥池,用以排放水池内泥沙,污物及废水.电动排泥阀采用双室隔膜结构,运动无磨损,不因杂质而漏水,对泥沙淤积不敏感.润滑、密封性能好，采用衬胶阀板,阀座斜度开口不易沉积泥杂物,驱动介质压力低,排泥阀采用手动或电动集中控制,使用寿命较长。
　　四.自动角式排泥阀作用用途：
　　1、供介质为液、气的管路上作截流作用。
　　2、供各型净化设备及池子外部或管道上作于排泥，排污用。
　　五.自动角式排泥阀技术参数：
　　压力等级：1.0MPa 1.6MPa
　　电动头电压：220V、380V订货时注明。
　　阀体、支架材料：铸铁，球墨铸铁，WCB
　　阀杆材料：不锈钢

　　阀板材料：球墨铸铁，热合橡胶、WCB热合橡胶

　　法兰连接标准：GB/T 17241.6-98

　　试压标准：GB/T 13927-92

品牌	浙江泰瓯
压力环境	常压
公称通径	DN80-400mm
公称压力	1.0-1.6MPa
适用介质	泥渣
驱动方式	气动
流动方向	单向
标准	国标
通道位置	直通式

　　注：自动角式排泥阀高度H如用户需要加高订货时注明，不注明按尺寸表中H供货。

　　六.安装结构图：

　　J944X自动角式排泥阀又叫盖阀，常用于城市水厂、污水处理厂的沉淀池底排放污泥用。排泥阀的适用介质为原生污水，介质的温度般应小于50℃，其工作水深小于10米。J944X自动角式排泥阀的动力源主要有：手动、气动、电动、液动；J944X自动角式排泥阀结构形式主要有：活塞、隔膜、角型。注意：J944X自动角式排泥阀应安装在原管线的低点，并选用与排污水流成切线的排泥三通，还应考虑到排放过程中冲刷对附件基础的影响，自动角式排泥阀安装完毕后应及时关闭。

自动排泥阀零件材料

序号	名称	材质
1	阀体	HT200、不锈钢
2	阀盖	HT200、不锈钢
3	浮球	SUS 304
4	杠杆架	铸铜ZH59、不锈钢
5	杆	铸铜ZH59、不锈钢
6	塞头	丁睛橡胶NBR

自动排泥阀主要连接尺寸

DN	L1	L2	H	D	D1	Z-фd
50	110	95	200	165	125	4-8
80	135	125	230	200	160	4-8
100	160	125	250	220	180	8-18
150	205	145	300	285	340	8-23
200	220	185	350	340	295	8-23
250	260	205	400	395	350	12-23
300	280	245	450	445	400	12-23
400	335	310	550	656	515	16-25
