ARVX微量排气阀
ARVX微量排气阀产品概述:
ARVX微量排气阀在一般情况下,水中约含2VOL%的溶解空气,主输水过程中,这些空气由水中不断地释放出来,聚集在管线的高点处,形成空气袋(AIR POCKET),使输水变得困难,系统的输水能力可因此下降约5-15%。此微量排气阀主要功能就是排除这2VOL%的溶解空气,并适合装置于高层建筑,厂区内配管,小型泵站用以保护或改善系统的输水效率及节约能源。单杆式微量排气阀,为一类似椭圆形阀体,内部所有零件包括浮球、杠杆、杠架、阀座、等均为304S.S不锈钢,内部使标准排气孔径1/16",适合用于PN16工作压力环璋。
ARVX微量排气阀用于管路上的最高点或弯头或有闭气的地方,来排除管内的气体来疏通管道,达到正常工作。如不装此阀,管道随时出现气阻,使管道出现水容量达不到设计要求,其次;管道在运转时出现停电、停泵管道及时出现负压力会引起管道振动或破裂。排、进气阀就迅速把空气吸入管内,防止管道振动或破裂。
ARVX微量排气阀当水进入管路时,塞头停在定位下部,进行大量排气,当空气排完时,水进入阀门把球浮起,传动塞头到关闭,停止排气。管道在正常运转时自然会产生少量气体,这些气体会聚集到管内上部,到相当程度,阀内水位下降,浮球顺水下降气体从小孔排出,如出现停电、停泵,管道内水流空时会出现负压,浮球顺水下降,打开小孔进行大量进气确保管道安全。
ARVX微量排气阀主要外形尺寸:
公称通径DN(mm) |
入口尺寸 |
出口尺寸 |
排气孔尺寸(mm) |
外形尺寸A(长)хB(宽)х(高)(mm) |
15 |
1/2"(15m/m) |
1/4" |
1.6 |
102 х86х127 |
20 |
3/4"(20m/m) |
1/4" |
1.6 |
102 х86х127 |
25 |
1"(25m/m) |
1/4" |
1.6 |
102 х86х127 |
公称压力:1.0~1.6MPa
公称通径:10~25mm
适用介质:水、油等非腐蚀性液体
适用温度:0~100℃
试验标准:GB/T 13927 API598

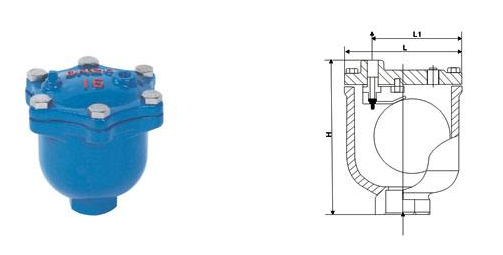

ARVX微量排气阀结构图:
