衬氟放料阀

更新时间:2019-04-07 点击量:473

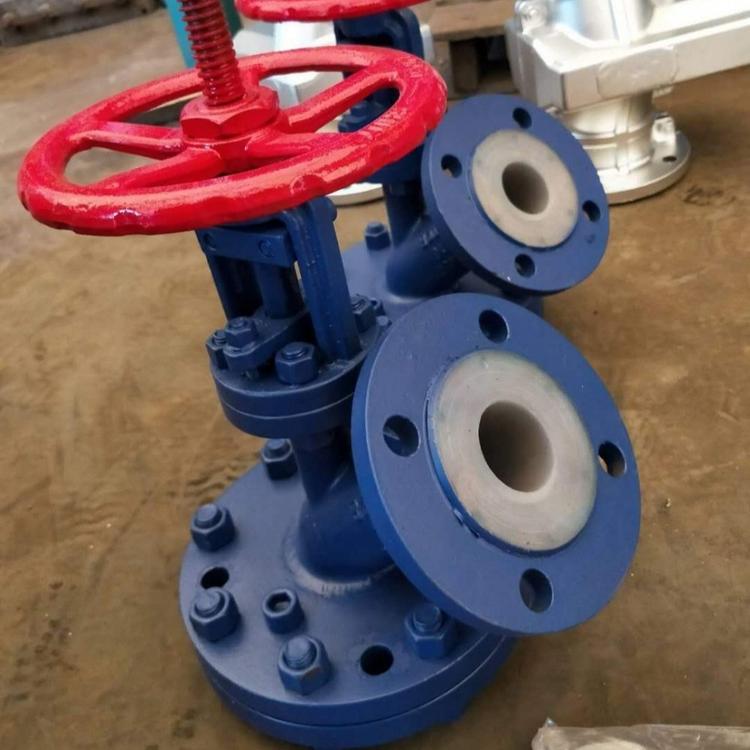

衬氟放料阀

  衬氟放料阀适用介质温度:
  (1)使用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的温度使用-29℃-425℃)。
  (2)使用介质如颗粒、油品、纸浆、二氧化碳气(不锈钢材质可使用温度-60℃-232℃)。
  (3)严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度>30%)。
  (4)不锈钢的一般工作温度≤150℃,压力范围0.6-2.5MPA,超过此规定订货时要说明。
  衬氟放料阀耐腐蚀性:
  (1)聚四氟乙烯与金属粘结性优良,抗拉性一般,耐稀酸、浓酸等。
  (2)使用介质如颗粒、油品、纸浆、二氧化碳气(不锈钢材质可使用温度-60℃-232℃)。
  (3)严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度>30%)。
  (4)不锈钢的一般工作温度为-5℃-225℃,压力范围0.6-1.6MPA,超过此规定订货时要说明。


  衬氟放料阀适用介质:
  衬氟放料阀适用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的最低用温度为-29℃,最高温度为425℃。)
  使用介质如颗粒、油品、纸浆、二氧化碳、气(不锈钢材质的最低使用温度为-100℃,最高使用温度为232℃。)
  注意:严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度>150℃ 浓度>30%)。
  不锈钢的一般工作温度:≤150℃
  压力范围:0.6~2.5MPa
  通径范围:25~250mm
衬氟放料阀主要技术参数:

压力

工作温度

适用介质

公称压力

1.6

上密封试验

≤175℃

水、颗粒、油品等

壳体试验

2.4

高压密封试验

衬氟放料阀主要零件材料:

阀体

阀瓣、密封圈、阀杆

螺母

壳体试验

不锈钢

衬氟放料阀主要外形尺寸(法兰尺寸按JB79PN1.6MPa):

口径

上展式衬氟放料阀

下展式衬氟放料阀

D

D3

H

D0

D

D3

H

D0

25

115

115

270

160

115

135

225

160

32

135

135

285

160

135

145

300

160

40

145

145

355

180

145

160

340

180

50

160

160

370

180

160

180

345

180

65

180

180

465

220

180

195

425

220

80

195

195

480

250

195

215

445

250

100

215

215

590

280

215

260

535

280

125

245

245

730

300

245

280

585

300

150

280

280

775

320

280

330

665

320


  衬氟放料阀安装注意事项:
  (1)、安装位置、高度、进出口方向符合设计要求,连接应紧密。
  (2)、安装在保温管道上的手动阀门,手柄均不得向下。
  (3)、对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB 50243标准要求,以阀瓣密封面无渗漏为合格。
