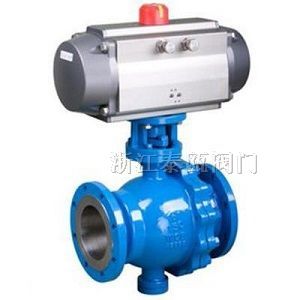

Q647H 气动固定式球阀

更新时间：2020-03-29 点击量：1169

气动固定球阀概述：

气动固定球阀是高性能球阀，适用于长输管线和一般工业管线，其强度、耐恶劣环境性等在设计时进行了考虑，适用于腐蚀性和非腐蚀性介质。它与浮动球阀相比，工作时，阀前流体压力在球体上产生的作用力传递给轴承，不会使球体向阀座移动，因而阀座变形小，密封性能稳定、使用长，适用于高压、大口径场合。的弹簧预阀座组件，具有自紧特性，实现上游密封。每阀有两个阀座，每个方向能密封因而安装没有流向限制，是双向。本阀有二块式和三块式两种阀体结构，中法兰用螺栓连接，密封采用增强聚四氟乙烯镶入不锈钢圈内，钢圈后部设有弹簧使阀座紧贴球体，符合密封。上下阀杆均设有PTFE轴承，减少磨擦，操作省力，小轴底部没有调整片，使球与密封圈的接处位置。采用全通径的结构使阀门流量孔么与管线内径一致，以便管线清扫。

产品特点：

（1）气动固定式球阀采用固定球设计，相对运动部位均采用磨擦系数小的自润滑材料，因而操作扭矩小，此外密封润滑脂的长期密封，使得操作方便的多。
（2）气动固定式球阀采用全通径或缩径设计，流通阻力小。
（3）气动固定式球阀阀采用固定球设计，并增加了预紧力弹簧，使得球阀具有自动泄压功能。
（4）每个球阀都有两个可动密封座，两个方向都可能密封，因而安装时不须考虑介质的流向。
（5）在阀杆与阀体及阀杆与球体之间设置导电弹簧，阻止静电打火点燃易燃介质。
（6）耐火结构双重保护，当万一发生火灾而使密封圈烧损时，球阀的各个密封部位均能形成金属对金属的硬密封结构。

主要性能规范：

型号	试验压力ps(MPa)			工作温度(℃)	适用介质
	壳体	密封(液)	密封(气)
Q647F-10	1.5PN	1.1PN	0.6 MPa	-29-200(加玻纤增强聚四氟乙烯)、-29-300(对位聚苯)	水、蒸汽、油品等
Q647F-16
					硝酸等腐蚀性介质
					强氧化性介质
Q647F-25
Q647F-64					醋酸等腐蚀性介质
Q647F-160
					尿素等腐蚀性介质

主要零部件材质：

阀体	球体、阀杆	阀座
WCB	2Cr13	加玻纤增强聚四氟乙烯、对位聚苯
ZG1Cr18Ni9Ti	1Cr18Ni9Ti
CF8	0Cr19Ni9-(304)
CF3	00Cr19Ni11-(304L)
ZG1Cr18Ni-12Mo2Ti	1Cr18Ni12-Mo2Ti
CF8M	0Cr17Ni12-Mo2(316)
CF3M	00Cr17Ni14-Mo2(316l)

PN1.0主要外型及连接尺寸：

PN1.0(MPa)
通径(DN)	L	d1	D	D1	D2	b	Z-d	H	重量
125	356	125	245	210	185	22	8-18	542	90
150	394	150	280	240	210	22	8-23	572	130
200	457	200	335	295	265	24	8-23	636	203
250	533	250	390	350	320	26	12-23	726	245
300	610	300	440	400	368	26	12-23	859	399
350	686	350	500	460	428	26	16-23	927	498
400	762	400	565	515	482	26	16-25	1080	818
450	864	450	615	565	532	28	20-25	1120	1037
500	914	500	670	620	585	28	20-25	1150	1255

PN1.6主要外型及连接尺寸：

PN1.6(MPa)
通径(DN)	L	d1	D	D1	D2	b	Z-d	H	重量
125	356	125	245	210	185	22	8-18	542	95
150	394	150	280	240	210	24	8-23	572	135
200	457	200	335	295	265	26	12-23	736	208
250	533	250	405	355	320	30	12-25	890	255
300	610	300	460	410	375	30	12-25	910	409
350	686	350	520	470	435	34	16-25	1020	518
400	762	400	580	525	485	36	16-30	1080	838
450	864	450	640	585	545	40	20-30	1120	1067
500	914	500	705	650	608	44	20-34	1150	1295

PN2.5主要外型及连接尺寸：

PN2.5(MPa)
通径(DN)	L	d1	D	D1	D2	b	Z-d	H	重量
100	305	100	230	190	160	24	8-23	416	78
125	381	125	270	220	188	28	8-25	542	107
150	403	150	300	250	218	30	8-25	572	145
200	502	200	360	310	278	34	12-25	736	220
250	568	250	425	370	332	36	12-30	890	280
300	648	300	485	430	390	40	16-30	910	450
350	762	350	550	490	448	44	16-34	1020	570
400	838	400	610	550	505	48	16-34	1080	920
450	914	450	660	600	555	50	20-34	1120	1140
500	991	500	730	660	610	52	20-41	1150	1360

PN6.4主要外型及连接尺寸：

PN6.4(MPa)
通径(DN)	L	d1	D	D1	D2	D6	b	Z-d	H	重量
50	292	50	175	135	105	88	26	4-23	360	33
65	330	65	200	160	130	110	28	8-23	379	45
80	356	80	210	170	140	121	30	8-23	452	55
100	432	100	250	200	168	150	32	8-25	479	81
125	508	125	295	240	202	176	36	8-30	646	175
150	559	150	340	280	240	204	38	8-34	666	240
200	660	200	405	345	300	260	44	12-34	736	280
250	787	250	470	400	352	313	48	12-41	790	540
300	838	300	530	460	412	364	54	16-41	870	760
350	889	350	595	525	475	422	60	16-41	1020	980
400	991	400	670	585	525	474	66	16-48	1080	1300

PN16.0主要外型及连接尺寸：

PN16.0(MPa)
通径(DN)	L	d1	D	D1	D2	D6	b	Z-d	H	重量
50	368	50	215	165	132	88	36	8-25	380	80
65	419	65	245	190	152	110	44	8-30	395	120
80	381	80	260	205	168	121	46	8-30	480	155
100	457	100	300	240	200	150	48	8-34	532	195
125	-	125	355	285	238	176	60	8-41	670	250
150	610	150	390	318	270	204	66	12-41	703	480
200	737	200	480	400	345	260	78	12-48	750	620
250	838	250	580	485	425	313	88	12-54	820	960
300	965	300	665	570	510	364	100	16-54	900	1380
