Q661F 气动高压球阀

更新时间：2020-03-29 点击量：1266

气动高压球阀概述：

气动高压球阀及对焊连接球阀分为整体式、两段式及三段式。阀体铸造结构合理、造型美观。阀座采用弹性密封结构，密封好，启闭轻松。阀杆采用有倒密封的下装式结构，阀腔异常升压时，阀杆不会被冲击。可设置90°开关定位机构，根据需要加锁以防止误操作。内螺纹连接不堪阀及对焊连接球阀适用于PN1.0～42.0MPa,工作温度-29～180℃（密封圈为增强聚四氟乙烯）或-29～300℃（密封圈为对位聚苯）的管路上，用于截断或接通管路中的介质，选用不同的材质，可分别适用于水、蒸汽、油品、硝酸、醋酸、氨盐水、中和水等多种介质。

产品特点：

1.流体阻力小，全通径的球阀基本没有流阻。

2.结构简单、体积小、重量轻。

3.紧密可靠。它有两个密封面，而且球阀的密封面材料广泛使用各种塑料，密封性好，能实现完全密封。在真空系统中也已广泛使用。

4.操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。

5.维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。

6.在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。

7.适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。

8.由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质。

气动高压球阀主要外形及连接尺寸：

型号	公称通径	尺寸（mm）
型号	公称通径	L	L1	D	D1	H	L0
Q61F N-160 Q661F N-160	10	150	60	90	18	68	220
	15	170	70	100	23	62	220
	20	191	81	110	29	75	250
	25	205	985	115	36	80	250
	32	230	110	150	43	96	300
	40	260	120	170	49	111	400
	50	330	140	200	61	128	400
	65	360	150	220	80	180	500
	80	380	160	270	105	200	600
	100	430	188	320	118	245	800

主要外形及连接尺寸：

型号	公称通径	尺寸（mm）						气动装置
型号	公称通径	L	L1	D	D1	H	L0	气动装置
Q661F N-160 Q661F N-320	10	150	60	90	18	211	255	QD60
	15	170	70	100	23	293	348	QD100
	20	191	81	110	29	297	348	QD100
	25	205	95	115	36	303	348	QD100
	32	230	110	150	43	456	520	QD150
	40	260	120	170	49	463	520	QD150
	50	330	140	200	61	478	520	QD150
	65	360	150	225	80	180	500	-
	80	380	160	270	105	200	600	-
	100	430	188	320	118	245	800	-

主要零件材料：

适用介质	型号	阀体	球体、阀杆	手柄	密封圈	垫片、填料
水、蒸汽、油品	Q61N-16/320C Q661N-160/320C	A105、45	1Cr18/1Cr18Ni9Ti	铸铁WCB	聚四氟乙稀PTFE增强聚四氟乙烯VUILUK PTFE 对位聚本PPL	聚四氟乙烯PTFE对位聚笨PPL
硝酸类	Q61N-16/320P Q661N-160/320P	304/1Cr18Ni9Ti	304/1Cr18Ni9Ti
醋酸类	Q61N-16/320R Q661N-160/320R	316/1Cr18Ni12Mo2TI	316/Cr18Ni12Mo2Ti

国标主要尺寸：

公称通径DN（mm）	Q11N-100/160、Q11N-100/160P						Q11N-320、Q11N-320P
	管螺纹	尺寸（mm）					管螺纹	尺寸（mm）
	管螺纹	d	L	H	W	E	管螺纹	H	W	SW	L
5	1/4	11	70	43	108	42.5	-	-	-	-	70
10	3/8	11	70	43	108	42.5	-	-	-	-	-
15	1/2	11	85	43	108	42.5	1/2	68	130	41	85
20	3/4	14	95	45.5	146	47.5	3/4	77	180	46	95
25	1	21	105	59.5	146	52.5	1	82	180	55	105
32	11/4	25	120	64.5	146	60	11/4	115	300	70	120
40	11/2	32	130	76	254	65	11/2	120	300	80	130
50	2	38	150	81	254	75	2	130	300	100	150

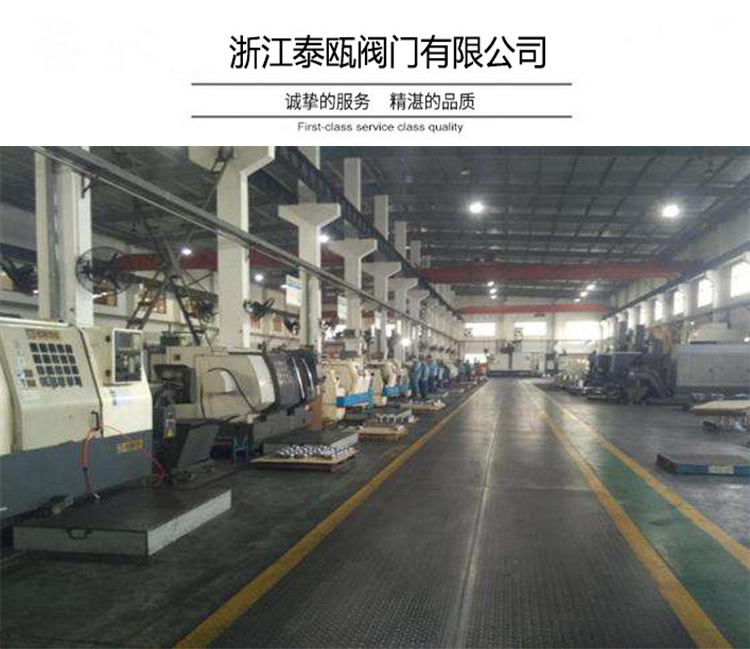

专业技术、专业制造、专业服务，浙江泰瓯有限公司致力于满足用户的期望，不断提升服务质量，精益求精，“真诚的服务”是泰瓯永恒的主题。公司严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务。特此我公司做出如下承诺：

一、产品严格按中国 GB、HG 标准和美国 API 等标准设计、制造、验收。

二、售前服务 / 产品介绍，技术交流，非标产品设计，疑难解答。

三、售中服务1、信守合同，保证及时供货，随时保持与客户联系。2、对特殊或复杂的产品，我公司安排技术人员对用户进行产品使用、故障排除、调试及维修进行培训和指导。

四、售后服务1、泰瓯产品质保期为自出厂起 16 个月，实行“三包”服务（包退、包换、包修）。2、产品在使用中我公司将定期组织技术、质检人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。3、对用户投诉质量问题，快速作出反应，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。4、对售后服务，要求用户填写服务后的质量反馈信息表，并作出鉴定意见，以便进一步提高泰瓯的服务质量。
