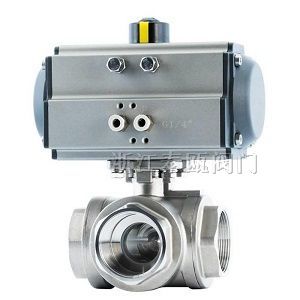

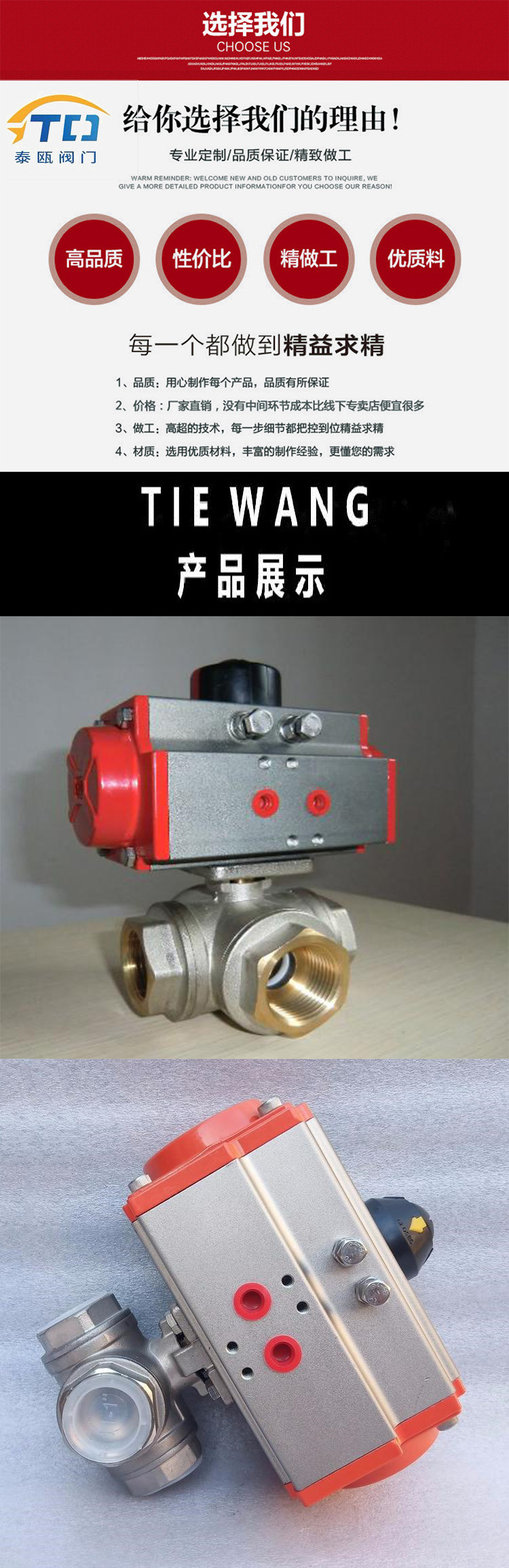

Q615F 气动内螺纹三通球阀

更新时间：2020-03-29 点击量：1135

气动内螺纹三通球阀概述：

气动内螺纹三通球阀分L型和T型，法兰连接跟螺纹连接。L型三通球阀适用于介质流向的切换，能使相互垂直的两个通道连通：T型三通球阀适用于介质的分流、合流或流向切换，T型孔道可以使三个通道互相连通或使其中两个通道连通，三通球阀一般采用两个阀座结构，亦可根据用户要求采用四阀座结构。

主要技术参数：

①螺纹类型：G•NPT•BSPT DIN259/2999

②阀门检验：ISO/DIN 5208—1987

③驱动装置：ISO 5211
④公称压力：PN1.6、2.5、4.0、6.4Mpa、1000WOG

⑤连接方式：螺纹（L型、T型）
⑥阀体材质：铸钢（WCB）、不锈钢CF8（304）、CF8M（316）

⑦阀球材质：不锈钢CF8（304）、CF8M（316）
⑧密封材料：PTFE、PPL

⑨适用温度：-20℃～232℃～350℃

⑩适用介质：水、油、气等某些腐蚀性液体（W•O•G）
⑪气缸选配：AT/GT

⑫气缸形式：双作用、单作用（弹簧复位式）

⑬环境温度：-20℃-+80℃
⑭气源压力：双作用4～8bar、单作用5～8bar

⑮产品型号：Q615F/Q614F

气动内螺纹三通球阀性能参数与主要尺寸：

序号NO	零件名称	材质
1	阀体	不锈钢CF8M/CF8
2	阀盖	不锈钢CF8M/CF8
3	球	不锈钢CF8M/CF8
4	球垫	聚四氟乙烯PTFE
5	阀杆	不锈钢CF8M/CF8
6	填料	聚四氟乙烯PTFE
7	中口	聚四氟乙烯PTFE
8	大薄片	聚四氟乙烯PTFE
9	压盖螺母	不锈钢CF8M/CF8
10	手柄	不锈钢CF8M/CF8
11	流向指示牌	ALUMINUM
12	螺丝	不锈钢CF8
13	螺帽	不锈钢CF8
14	锁定装置	不锈钢CF8
15	皮套	塑料
16	盲盖	不锈钢CF8M/CF8

气动内螺纹三通球阀L型主要尺寸：

1/2"	12.7	64	53	97	32.0	22.4	35.0	10-24UNC	530
3/4"	16.0	76	63	126	38.0	22.4	35.0	10-24UNC	700
1"	20.0	87	66	126	43.5	22.4	35.0	10-24UNC	980
1 1 / 4 "	25.0	96	81	145	48.0	22.4	35.0	10-24UNC	1950
1 1 / 2 "	32.0	114	83	145	57.0	25.4	38.1	1/4-20UNC	2950
2"	38.1	142	96	204	71.0	25.4	38.1	1/4-20UNC	4450

气动内螺纹三通球阀T型主要尺寸：

SIZE	d	L	H	D1	B	F	G	W1	W2	h	重量WT(g)
1/2"	12.7	75	59	126	71.0	235	37.5	22.4	35.0	10-24UNC	530
3/4"	16	85	64	126	81.5	390	42.5	22.4	35.0	10-24UNC	725
1"	20	100	80	145	102.0 <
