Q684F/Q685F 气动三通卫生级球阀

更新时间:2020-03-29 点击量:1463

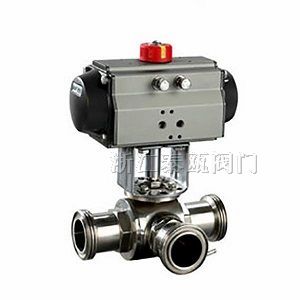

Q684F/Q685F 气动三通卫生级球阀

Q684F 气动三通卫生级球阀概述:

气动不锈钢三通卡箍球阀皆经过精密的检验流程和严格的品质管理。加工过程中,流道经过精密抛光和灭菌处理。其结构分为三通T型、三通L型,对介质起到分流、合流、换向等作用。Q684F 气动不锈钢三通卡箍球阀密封圈为全封闭式紧紧包裹住阀球,无空间和死角。两端为卡箍连接方便拆卸、清洗、维修工作原理也是通过气动执行器90度的旋转来带动球体的旋转以达到介质的流通与阻断。



Q684F 气动三通卫生级球阀产品特点:

1. 流体阻力小,其阻力系数与同长度的管段相等。

2. 结构简单、体积小、重量轻。

3. 紧密可靠,目前球阀的密封面材料广泛使用塑料、密封性好,在真空系统中也已广泛使用。

4. 操作方便,开闭迅速,从全开到全关只要旋转90°,便于远距离的控制。

5. 维护方便,气动球阀结构简单,密封圈一般都是活动的,拆卸更换都比较方便。

6. 在全开或全闭时,球体和阀座的密封面与介质隔离,介质通过时,不会引起阀门密封面的侵蚀。

7. 适用范围广,通径从小到几毫米,大到几米,从高真空至高压力都可应用。



Q684F 气动三通卫生级球阀技术参数和性能:

AT/SR气动执行器技术参数

Q684/5F气动三通快装球阀阀体参数

类 型

AT双作用活塞式、SR弹簧复位式

公称通径

15102mm

气源压力

双作用:2-8bar/单作用:4-8bar

公称压力

PN1.0MPa

输出力矩

双作用:4N·M10560N·M

阀轴材质

不锈钢

单作用:7N·M2668N·M

阀体材质

304/316L不锈钢

工作温度

常温型:-20℃80℃(丁jing橡胶O型圈)

球体材质

304/316L不锈钢

高温型:-20℃160℃(氟橡胶O型圈)

阀座密封

PTFEPPL

动作范围

090°±5°

温 度

PTFE≤180℃

接口螺纹

GTD40GTD83/ATD50ATD88 G1/8″

连接方式

快装式、焊接式

GTD110GTD350/ATD100200 G1/4″

适用介质

啤酒、葡萄酒、生物工程、食品、制药、饮料、乳品等

阀位信号

定位器:420mA/回信器:全开全关信号

特 点

安全卫生,密封好、使用寿命长

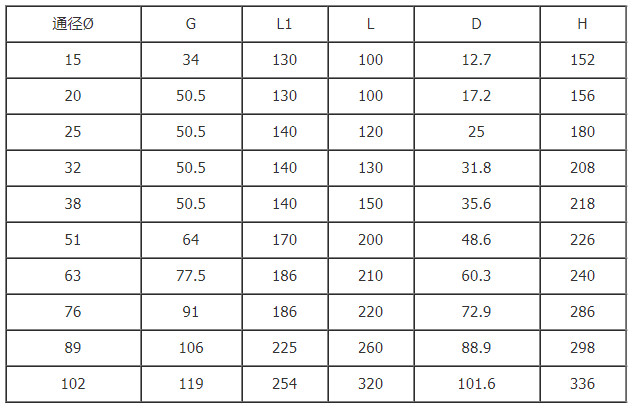

Q684F 气动三通卫生级球阀外形尺寸:
