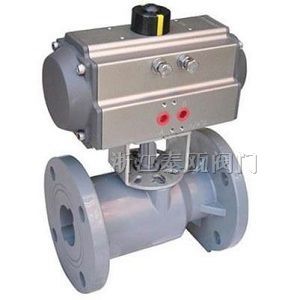

Q641F 气动塑料法兰球阀
产品概述：
Q641F气动塑料法兰球阀结构特点：适用于带腐蚀性介质的输送过程的截流，根据不同材质温度-14℃～100℃、-40℃～140℃。 全部零件采用RPP或PVDF注塑件组装成型，耐腐蚀性能好。 密封圈采用F4。耐腐性能好，延长使用。转动灵活、使用方便。只可作断流、通流，不宜有流量调节。 含硬颗粒液体容易使球表面划伤
产品特点：
气动塑料球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。气动球阀是近年来被采用的一种阀门，它具有以下几点：
1、流体阻力小，其阻力系数与同长度的管段相等。
2、结构简单、体积小、重量轻。
3、紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5、维修方便，气动球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7、适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
8、因为气动球阀动力源采用的是气体，一般为0.2-0.8MPa压力，相对比较方便。气动球阀如果漏气的话，相对液动、电动来说，气体可以直接排出，对环境没有污染，同时具有较高的安全性。
9、相对于手动和涡轮转动球阀来说，气动球阀可以大口径配置，（手动和涡轮转动球阀一般都在DN300口径以下，气动球阀目前可以达到DN1200口径。）
10、气动塑料球阀已应用于石油、化工、发电、造纸等部门，以及人们日常生活中。
塑料原材料名称及适用温度：
|
UPVC |
硬聚氯乙烯 |
温度-10 °C~70 °C |
|
CPVC |
氯化聚氯乙烯 |
温度-40 °C~95 °C |
|
RPP |
增强聚丙稀 |
温度-20 °C~90 °C |
|
PVDF |
聚偏二氟乙烯 |
温度40 °C~140 °C |
规格参数：
|
空气驱动 |
压缩空气4-6bar(可带手轮) |
|
公称通径 |
15～100mm |
|
公称压力 |
1.0～1.6Mpa |
|
适用温度 |
0～+60℃ |
|
连接方式 |
法兰、螺纹、由令 |
|
阀结构 |
一体、三通L、三通T |
|
阀体材质 |
UPVC、CPVC、PP |
|
阀芯材质 |
UPVC、CPVC、PP |
|
密封材质 |
PTFE |
|
适用介质 |
PVC兼容的工业化学溶剂 |
|
可选附件 |
限位开关、定位器、电磁阀、减压阀 |
现实作用：
气动球阀的工作原理是靠旋转阀芯来使阀门畅通或闭塞。气动球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在行业得到应用。气动球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。
外形尺寸：
|
通径(mm) |
英寸″ |
尺寸（mm） |
|||||||
|
L |
L1 |
L2 |
D1 |
D2 |
D3 |
D4 |
D5 |
||
|
15 |
1/2 |
112 |
60 |
16 |
13 |
20.1 |
20.3 |
31 |
45 |
|
20 |
3/4 |
132 |
73 |
19 |
18 |
25.1 |
25.3 |
37 |
55 |
|
25 |
1 |
144 |
78 |
22 |
23 |
32.1 |
32.3 |
44 |
66 |
|
32 |
1 1/4 |
165 |
87 |
26 |
30 |
40.1 |
40.3 |
54 |
82 |
|
40 |
1 1/2 |
171 |
92 |
31 |
38 |
50.1 |
50.3 |
65 |
98 |
|
50 |
2 |
200 |
112 |
38 |
48 |
63.1 |
63.3 |
79 |
120 |
|
65 |
2 1/2 |
273 |
136 |
44 |
61 |
75.1 |
75.3 |
92 |
140 |
|
80 |
3 |
303 |
158 |
51 |
69 |
90.1 |
90.3 |
108 |
160 |
|
100 |
4 |
326 |
176 |
61 |
99 |
110.1 |
110.4 |
146 |
225 |
