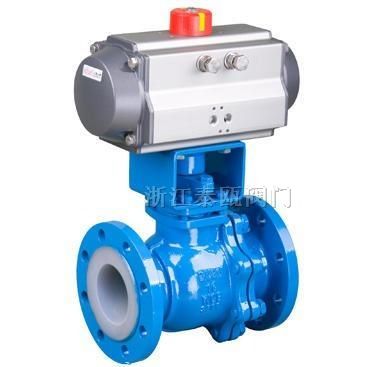

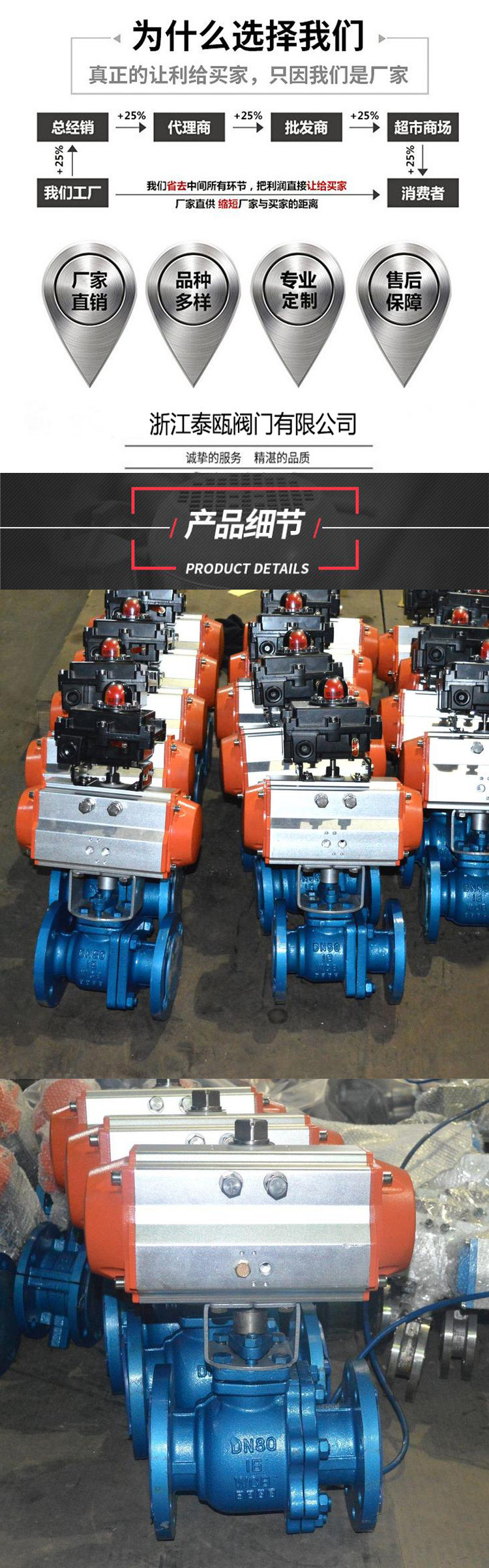

Q641F46 气动衬氟球阀

更新时间：2020-03-30 点击量：1163

产品概述：

Q641F46气动衬氟球阀是一种（球体）绕垂直于通道轴旋转90o的阀门，其由回转型角行程电子式气动执行器和O型阀结构组成。Q641F46气动衬氟球阀属旋转类型高性能调节或开关阀类，接受工业自动化控制（DCS、PLC系统）仪表来源的电流信号或电压信号的输入输出。Q641F46气动衬氟球阀可实现对工艺管路中流体介质的比例调节或二位开关控制，从而达到对流体介质的流量、压力、温度、液位等参数的自动化控制。

结构特点：

1.采用F46、PTFE、FEP衬里层的球阀，具有化学稳定性，可以适用除“熔融碱金属和元素氟"，以外其它强腐蚀性质；

2.采用全通径、浮动球结构，阀门可在整个压力范围内进行无泄漏关闭，便于管路系统的通球扫线和管路维护；

3.启闭件球体与阀杆铸（锻）为一体，避免由于压力变化引起阀杆冲击承压件内的可能性，确保了工程中的使用性；

4.结构紧凑合理，阀体内腔空间较小，减小了介质滞留，模压工艺，使密封面致密度良好，加之人字环形PTFE填料组合，使阀门达到泄漏无；

5.两片式、三片式结构可适应不同要求的管路系统和工况条件，其中三片式球阀允许主阀体与两侧体分离，可实现在线更换、维修。

Q641F46气动衬氟球阀型号含义：

阀门种类	动作方式	连接方式	阀芯结构	密封材料
Q：球阀	6：气动	1：螺纹连接4：法兰式连接7：对夹式连接	1：软密封浮动式球芯4：L型三通5：T型三通7：硬密封固定式球芯	F：聚四氟乙烯H：硬质合金

Q641F46气动衬氟球阀主要零件材料及适用温度、介质：

Q641F46气动球阀通径mm		DN15-DN300
材料代号		C（WCB）	P（304）	R（316）
主要零件	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr18Ni12Mo2Ti
	球体	2Cr13、（304）	1Cr18Ni9Ti	1Cr18Ni12MoTi
	阀杆	2Cr13	1Cr18Ni9Ti	1Cr18Ni12MoTi
	阀座密封	增强聚四氟乙烯、对位聚苯、硬质合金钢密封
	填料	聚四氟乙烯、柔性石墨
适用工况	适用介质	蒸汽、水、油品	硝酸碱类腐蚀性介质	醋酸类腐蚀性介质
适用工况	适用温度	聚四氟乙烯≤180℃,对位聚苯≤300℃,金属密封≤425℃

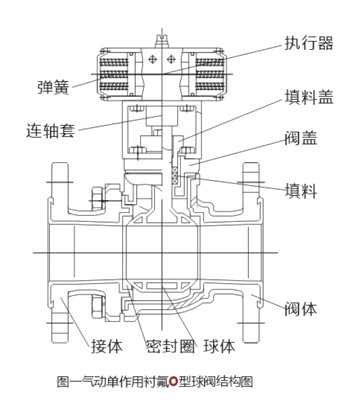

主要零件图：

主要外形及连接尺寸：

公称通径DN	主要外形尺寸mm prime out-from dimensions
公称通径DN	L	D	D1	D2	f	b	z-Ød	L0	H
20	140	105	75	50	3	15	4-Ø14	150	115
25	150	115	85	55			4-Ø14	150	115
32	165	140	100	75			4-Ø18	200	125
40	180	150	110	85	3.5	19		250	130
50	200	165	125	100		19		250	130
65	220	185	145	150		21		300	140
80	250	200	160	135			8-Ø18	400	200
100	280	220	180	155				400	220
125	320	250	215	160	4	22		500	117
150	360	285	240	210		22	8-Ø22	500	130
200	400	335	295	265		27	12-Ø23	1000	300

专业技术、专业制造、专业服务，浙江泰瓯有限公司致力于满足用户的期望，不断提升服务质量，精益求精，“真诚的服务”是泰瓯永恒的主题。公司严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务。特此我公司做出如下承诺：

一、产品严格按中国 GB、HG 标准和美国 API 等标准设计、制造、验收。

二、售前服务 / 产品介绍，技术交流，非标产品设计，疑难解答。

三、售中服务1、信守合同，保证及时供货，随时保持与客户联系。2、对特殊或复杂的产品，我公司安排技术人员对用户进行产品使用、故障排除、调试及维修进行培训和指导。

四、售后服务1、泰瓯产品质保期为自出厂起 16 个月，实行“三包”服务（包退、包换、包修）。2、产品在使用中我公司将定期组织技术、质检人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。3、对用户投诉质量问题，快速作出反应，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。4、对售后服务，要求用户填写服务后的质量反馈信息表，并作出鉴定意见，以便进一步提高泰瓯的服务质量。
