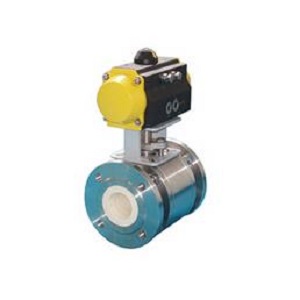

Q641TC 气动陶瓷球阀

更新时间：2020-03-31 点击量：3544

气动陶瓷球阀概述

气动陶瓷球阀具有超强的耐腐蚀、耐高温、耐磨损及耐冲蚀等显著特点。广泛应用于石化、冶金、造纸、电站、炼油等行业的各类酸碱盐气体、液体、高温蒸汽和泥浆输送系统中。是强腐蚀场合下钛金属阀、蒙乃尔阀的理想替代产品。氧化锆陶瓷球阀具有成本低，运行经济性高和寿命长（是钛阀的2～4倍）的优点。其驱动方式有手动、气动、气动一弹簧复位、电动等。并可按用户的要求设计各类特殊陶瓷阀门。适用于各种酸、碱、盐类液体、气体介质环境，硬密封阀尤其适用于带颗粒、纤维状介质环境。

气动陶瓷球阀主要产品特点

1、所有介质接触的部分均为结构陶瓷材料，其化学稳定性及硬度（洛氏硬度HRC90），仅次于金刚石。因此，本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能、且隔热性好、热膨胀小。

2、球体采用先进研磨设备及工艺制造，球圆度精度高，表面质量好，与阀座对研后，利用Zr02陶瓷的自滑润性，可取得很好的密封性能。

3、陶瓷良好的耐磨性，让本阀经久耐用，可靠性及高，使用寿命长，是钛合金阀和蒙乃尔阀的2-4倍。

4、用于高硬度的颗粒介质，或有软颗粒但又有腐蚀的介质中，本阀门具有无可比拟的优势，也是目前合适此类介质的阀门

主要零件材料

阀体	阀杆	球体	阀座	填料	适用介质	适用温度
WCB	2Cr13	复合陶瓷	复合陶瓷	PTFE	煤粉、煤渣、粉状颗粒等腐蚀性介质	≤200℃
CF8（304）	0Cr18Ni9（304）
CF8M（316）	0Cr17Ni12Mo2（316）
CF3M（316L）	00Cr17Ni14Mo2（316L）

气动陶瓷球阀主要性能参数

口径：DN25-300mm

压力：1.6MPa、150LB、10K

尺寸标准：国标、美标、目标

密封形式：软密封或硬密封

阀体材质：碳钢(WCB)、不锈钢(CF8、CF8M)

外形尺寸

公称压力PN（MPa）	公称通径DN（mm）	尺寸（mm）
公称压力PN（MPa）	公称通径DN（mm）	L	D	D1	D2	D6	b	f	f6	Z-Фd	W	ФW	H	H1
1.6	15	130	95	65	45	-	14	2	-	4-14	140	-	85	-
	20	140	105	75	55	-	14	2	-	4-14	140	-	90	-
	25	150	115	85	65	-	14	2	-	4-14	150	-	99	-
	32	165	135	100	78	-	16	2	-	4-18	180	-	105	-
	40	180	145	110	85	-	16	3	-	4-18	200	-	126	-
	50	200	160	125	100	-	16	3	-	4-18	250	-	140	-
	65	220	180	145	120	-	18	3	-	4-18	300	-	165	-
	80	250	195	160	135	-	20	3	-	8-18	350	-	178	-
	100	280	215	180	155	-	20	3	-	8-18	500	305	230	380
	125	320	245	210	185	-	22	3	-	8-18	800	305	280	405
	150	360	280	240	210	-	24	3	-	8-23	800	305	310	460
	200	400	335	295	265	-	26	3	-	12-23	1000	305	350	550
2.5	15	130	95	65	45	-	16	2	-	4-14	140	-	85	-
	20	140	105	75	55	-	16	2	-	4-14	140	-	90	-
	25	150	115	85	65	-	16	2	-	4-14	150	-	99	-
	32	165	135	100	78	-	18	2	-	4-18	180	-	105	-
	40	180	145	110	85	-	18	3	-	4-18	200	-	126	-
	50	200	160	125	100	-	20	3	-	4-18	250	-	140	-
	65	220	180	145	120	-	22	3	-	8-18	300	-	165	-
	80	250	195	160	135	-	22	3	-	8-18	350	-	178	-
	100	320	230	190	160	-	24	3	-	8-23	500	305	230	380
	125	400	270	220	188	-	28	3	-	8-25	800	305	280	405
	150	400	300	250	218	-	30	3	-	8-25	800	305	310	460
	200	550	360	310	278	-	34	3	-	12-25	1000	305	350	550
4.0	15	130	95	65	45	40	16	2	-	4-14	140	-	85	-
	20	140	105	75	55	51	16	2	4	4-14	140	-	90	-
	25	150	115	85	67	58	16	2	4	4-14	150	-	99	-
	32	180	135	100	78	66	18	2	4	4-18	180	-	105	-
	40	200	145	110	85	76	18	3	4	4-18	200	-	126	-
	50	220	160	125	100	88	20	3	4	4-18	250	-	142	-
	65	250	180	145	120	110	22	3	4	8-18	300	-	165	-
	80	280	195	160	135	121	22	3	4	8-18	350	-	178	330
	100	320	230	190	160	150	24	3	4.5	8-23	500	305	230	380
	125	400	270	220	188	176	28	3	4.5	8-25	800	305	280	420
	150	400	300	250	218	204	30	3	4.5	8-25	800	305	310	480
	200	550	375	320	282	260	38	3	4.5	12-30	1000	400	350	560
