Q941TC 电动陶瓷球阀

更新时间:2020-03-31 点击量:216

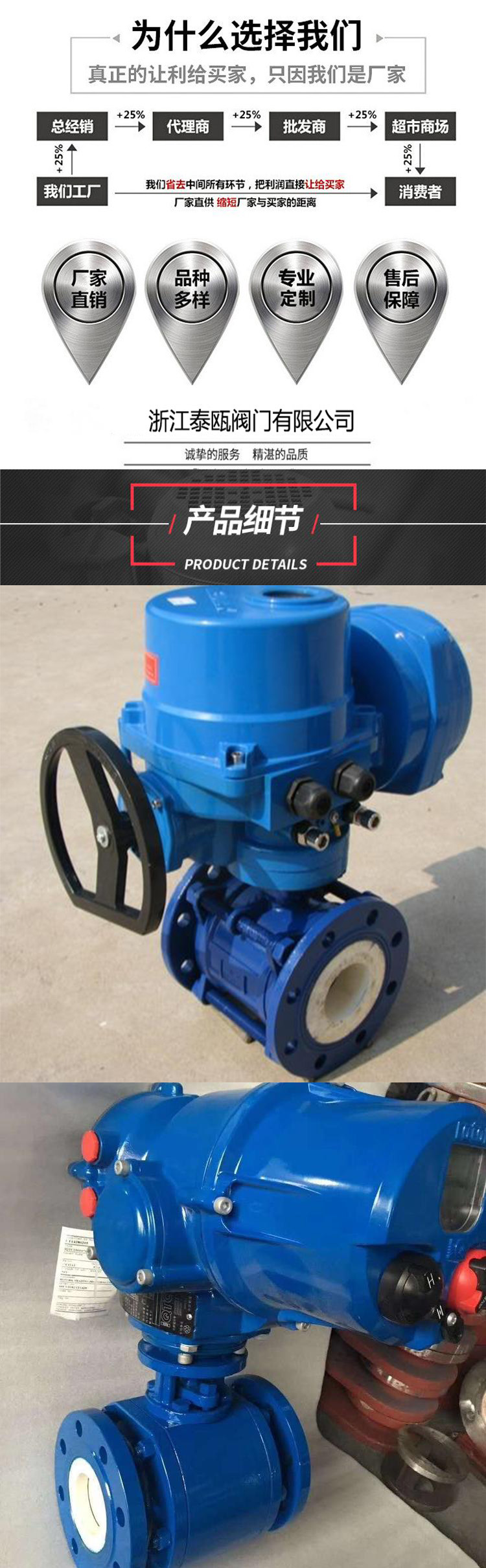

Q941TC 电动陶瓷球阀

电动陶瓷球阀概述

Q941TC电动陶瓷球阀采用高性能氧化锆陶瓷材料,全部采用冷等静压成型,经高温烧结,精密加工而成。零件致密性好,尺寸及形位精度高。硬度高(RHA87--92),机械强度大,具有极高的耐腐蚀,耐磨损,耐高温能。球芯与阀座均采用氧化锆工程陶瓷,摩擦系数小,密封可靠。性能特点:所有与介质接触的部分均为结构陶瓷材料 , 其化学稳定性及硬度极高 ( 洛氏硬度 HRC90), 仅次于金刚石。因此 , 本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能,且隔热性好、热膨胀小。球体采用先进研磨设备及工艺制造,球圆度精度高,表面质量好,与阀座对研后,利用Zr02陶瓷的自滑润性,可取得很好的密封性能。彻底改变了金属硬密封球阀易泄露、扭矩大、密封面不耐腐蚀的缺点。



电动陶瓷球阀主要产品特点

1、所有与介质接触的部分均为结构陶瓷材料,其化学稳定性及硬度极高(洛氏硬度HRC90),仅次于金刚石。因此,本阀具有极高的耐磨损、耐腐蚀、耐冲蚀性能,且隔热性好、热膨胀小。
2
、球体采用先进研磨设备及工艺制造,球圆度精度高,表面质量好,与阀座对研后,利用Zr02陶瓷的自滑润性,可取得很好的密封性能。
3
、彻底改变了金属硬密封球阀易泄露、扭矩大、密封面不耐腐蚀的缺点。
4
、陶瓷良好的耐磨性,让本阀经久耐用,可靠性极高.使用寿命长,是钛合金阀和蒙乃尔阀的2-4倍。
5
、用于高硬度的颗粒介质,或有软颗粒但又有腐蚀的介质中,本阀门具有无可比拟的绝对优势,也是目前合适此类介质的阀门。



主要零件材料

阀体

阀杆

球体

阀座

填料

适用介质

适用温度

WCB

2Cr13

复合陶瓷

复合陶瓷

PTFE

煤粉、煤渣、粉状颗粒等腐蚀性介质

≤200

CF8304

0Cr18Ni9304

CF8M316

0Cr17Ni12Mo2316

CF3M316L

00Cr17Ni14Mo2316L


电动陶瓷球阀主要性能参数

球阀公称尺寸:DN15DN2000.5”8”
压力等级:PN6PN40
ANSI 150300LB(磅級)
阀体材质:碳钢WCBA105
不锈钢304316304L316L
球阀內件材质:结构陶瓷



外形尺寸

尺寸mm
公称
公称   通径DN
压力MPa

D

D1

D2

D3

f

f1

z-d

L

1.6

100

220

180

156

3

22

8-φ18

390

125

250

210

184

3

22

8-φ18

410

150

285

240

212

3

24

8-φ22

500

200

340

295

268

3

26

12-φ22

560

250

405

355

320

3

30

12-φ26

620

300

460

410

370

4

30

12-φ26

690

350

520

470

430

4

34

16-φ26

760

400

580

525

482

4

36

16-φ30

820

450

610

585

532

4

40

20-φ30

900

500

715

650

582

4

44

20-φ33

1000

2.5

100

235

190

156

3

24

8-φ22

390

125

270

220

184

3

26

8-φ26

410

150

300

250

212

3

30

8-φ26

500

200

360

310

278

3

34

12-φ26

560

250

425

370

335

3

36

12-φ30

620

300

485

430

390

4

40

16-φ30

690

350

550

490

450

4

44

16-φ33

760

400

580

525

482

4

48

16-φ33

820

450

670

600

555

4

50

20-φ36

900

500

730

660

615

4

52

20-φ36

1000
