H44TC 旋启式陶瓷止回阀

更新时间:2020-04-02 点击量:230

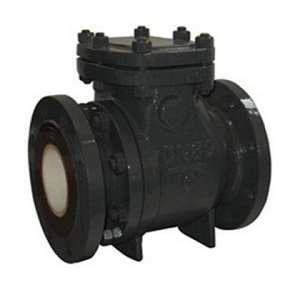

H44TC 旋启式陶瓷止回阀

产品概述:

H44TC旋启式陶瓷止回阀又称陶瓷单向阀或陶瓷逆止阀,其作用是防止管路中的介质倒流,一般适用于含有固体颗粒的磨损性和冲刷性比较强的介质。旋启式陶瓷止回阀的阀瓣和阀座及流体通道均内衬高性能增韧结构陶瓷材料,具有极好的耐磨损和耐冲刷性能。在管道中可任意角度安装。



产品适用范围:

旋启式陶瓷止回阀使用于电厂干灰系统仓泵的进出料门,也可用于矿山、化工等各类有磨损的干灰、水渣等介质管道的止回装置。公称压力有 1.0MPa1.6MPa,适应温度≤200。本阀门闭后任何方向全部密封。阀体阀盖采用WCB铸钢件或不锈钢铸件。密封面采用硬密封件。本阀料口全流通无阻挡物,耐磨性能强,密封性能好,启动负荷小卡灰及结灰现象少。



产品特点:

1、阀辨与阀座均采用高性能结构增韧陶瓷制造。

2、该品为手行式闸板结构。密封可靠、启闭轻便、维修方便。

3、本品具有高耐磨、耐冲刷等特点。

4、适用于水管道安装。



零件材料:

序号

 名称

 材料

 1

阀体

WCB

 2

阀座

结构陶瓷

 3

主体

 WCB

 4

阀板

 WCB+结构陶瓷

 5

摇杆

WCB

 6

螺母

25

 7

阀盖

WCB

 8

流道

结构陶瓷

连接尺寸:

DN

 PN(Mpa)

 L

 D

 D1

 D2

 C

 H

 Z-Φd

 100

 1.0

 292

 220

180

 156

22

 270

8-Φ18

 125

 330

 250

210

 184

 22

 280

8-Φ18

 150

 356

 285

 240

 211

 24

 290

8-Φ22

 200

 495

 340

 295

 266

 24

 345

8-Φ22

 250

 622

 395

 350

 319

 26

 412

12-Φ22

 300

 698

 445

 400

 370

 26

 468

12-Φ22

 350

 787

 505

 460

 429

 26

 524

16-Φ22

 400

 914

 565

 515

 480

 26

 570

16-Φ26

 100

1.6

 292

 220

 180

 156

 22

 270

8-Φ18

 125

 330

 250

 210

 184

 22

 280

8-Φ18

 150

 356

 285

 240

 211

 24

 290

8-Φ22

 200

 495

 340

 295

 266

 24

 345

12-Φ22

 250

 622

 405

 355

 319

 26

 412

12-Φ26

 300

 698

 460

 410

 370

 28

 468

12-Φ26

 350

 787

 520

 470

 429

 30

 524

16-Φ26

 400

 914

580

 525

480

 32

524

16-Φ30
