衬氟放料阀

更新时间:2020-04-05 点击量:254

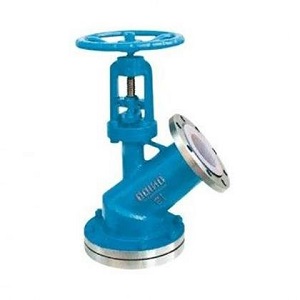

衬氟放料阀

   衬氟放料阀借助于阀门底部法兰焊接于储罐和其它容器的底部,因此消除工艺介质通常在容器出口的残留现象. 放料阀根据实际情况的需要,放底结构设计为平底型,阀体为V型,并提供提升和下降两种工作方式阀瓣。阀体内腔有耐冲刷、耐腐蚀的密封圈,在开启阀门瞬间,可以保护阀体不被介质冲刷,腐蚀,并对密封圈进行特殊处理,使表面硬度达到HRC56-62,具有高耐磨、耐腐蚀的功能,阀瓣密封根据需要时封面均堆焊有硬质合金,密封副采用线密封,保证密封的可靠性,并可防止结疤。同时采取短行程阀瓣的设计。
  衬氟放料阀操作方便、开启自由、运动灵活可靠,阀瓣装配维修简单,密封结构合理,密封圈替换方便实用。 结构:主要由阀体、密封圈、阀瓣、支架、阀杆、手轮、阀压盖、螺母、法兰、定位螺钉等零件。本类阀门在管道中一般应当水平安装。
  衬氟放料阀的用途
  1、安装在保温管道上的各类手动阀门,手柄均不得向下。
  2、阀门安装前必须进行外观检查,阀门的铭牌应符合现行国家标准《通用阀门标志》GB 12220的规定。对于工作压力大于1.0 MPa 及在主干管上起到切断作用的阀门,安装前应进行强度和严密性能试验,合格后方准使用。强度试验时,试验压力为公称压力的1.5倍,持续时间不少于5min,阀门壳体、填料应无渗漏为合格。严密性试验时,试验压力为公称压力的1.1倍;试验压力在试验持续的时间应符合GB 50243标准要求,以阀瓣密封面无渗漏为合格。
  3、安装位置、高度、进出口方向必须符合设计要求,连接应牢固紧密。
  衬氟放料阀的主要参数有:公称通径DN,放料阀额定流量系数KV,放料阀公称压力和压差,放料阀阀体和阀内组件材料,放料阀流量特性,放料阀适用温度,放料阀电源电压和控制信号,放料阀是否带附件等。
  衬氟截止阀具有以下优点:
  结构简单,制造和维修比较方便。
  工作行程小,启闭时间短。
  密封性好,密封面间磨擦力小,寿命较长。

衬氟放料阀产品概述:

衬氟放料阀主要由阀体、阀瓣、密封圈、阀杆、支架、阀压盖、手轮、法兰、螺母、定位螺钉等零部件组成,其阀内腔及阀瓣表面均包裹着一层耐腐蚀、耐老化的聚全氟乙丙烯或聚四氟乙烯,该种材料具有可靠的耐腐蚀性和密封性,本产品密封方式为软密封结构,密封结构合理,可以做到零泄漏的标准,适用于各种工业生产中液体放料,特别在稀酸、浓酸等介质中均能很好地工作。衬氟放料阀利用氟塑料材料非常好的耐腐蚀性能以及较强的耐温性,成功解决了反应釜应对各种性质的物料情况,其依靠法兰连接,有手动、气动、电动三种传动方式,适用油品、酸类、腐蚀性介质等。



衬氟放料阀零件材料:

衬氟放料阀零件名称

ZG1Cr18 Ni9Ti系列

ZG00Cr18 Ni10系列

ZG1Cr18 Ni12MO 2 Ti系列

ZG00Cr17Ni14MO 2 系列

WCB系列

阀体/阀盖

ZG1Cr18 Ni9Ti

ZG00Cr18 Ni10

ZG1Cr18 Ni12MO 2 Ti

ZG00Cr17Ni14MO 2

WCB

阀杆

ZG1Cr18 Ni9Ti

ZG00Cr18 Ni10

ZG1Cr18 Ni12MO 2 Ti

ZG00Cr17Ni14MO 2

WCB

阀瓣

ZG1Cr18 Ni9Ti

ZG00Cr18 Ni10

ZG1Cr18 Ni12MO 2 Ti

ZG00Cr17Ni14MO 2

WCB

垫片

304+PTFE

304L+PTFE

316+PTFE

316L+PTFE

石墨+304

螺柱

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

35CrMoA

螺母

1Cr18 Ni9Ti

1Cr18 Ni9Ti

1Cr18 Ni9Ti

1Cr18 Ni9Ti

45


衬氟放料阀连接尺寸:


DN

上法兰

上法兰

下法兰

密封座

D1

D2

D3

D4

D5

D6

25

115

80

115

85

32

135

100

135

100

40

145

110

145

110

80

60

50

165

125

160

125

85

70

65

180

145

180

145

130

85

80

195

160

195

160

135

95

100

215

180

215

180

160

130

125

245

210

245

210

160

140

150

280

240

280

240

185

165

200

335

295

335

295

/

/

  衬氟放料阀产品特点及应用:
  衬氟放料阀阀体内腔装有耐冲刷、耐腐蚀的密封圈,在开启阀门瞬间,可以保护阀体不被介质冲刷、腐蚀,并对密封圈进行特种处理,使表面硬度达到HRC56-62,具有高耐磨、耐腐蚀的功能。阀瓣密封根据需要时封面均堆焊有硬质合金,密封副采用线密封,保证密封的可靠性,并可防止结疤。同时,采取短行程阀瓣的设计。在化工、石油、冶金、制药、nongyao、染料、食品加工等行业广泛应用。
  衬氟放料阀详细说明:
  1、放料阀使用介质如水、、酒精、氨、碳酸钡、苯(WCB材质的最低用温度为-29,zui高温度为425。)
  2、放料阀使用介质如颗粒、油品、纸浆、二氧化碳 气(不锈钢材质的最低使用温度为-100,zui高使用温度为230。)
  3、放料阀严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度150 浓度30%)。
  衬氟放料阀定货说明:
  1、订货前请认真了解本产品,清楚标明规格、型号、材质、压力、数量。
  2、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数,由我们的泰瓯阀门专家为您审核把关。
  3、订购该衬氟放料阀时,请详细填明订货单位,收货单位,付款单位的名称,通讯地址(包括所在省、市、地、区县、街、号),帐号及代表人。
  4、订购所有泰瓯公司衬氟放料阀均实行现款提货或款到发货。
