气动放料阀

更新时间:2020-04-05 点击量:2277

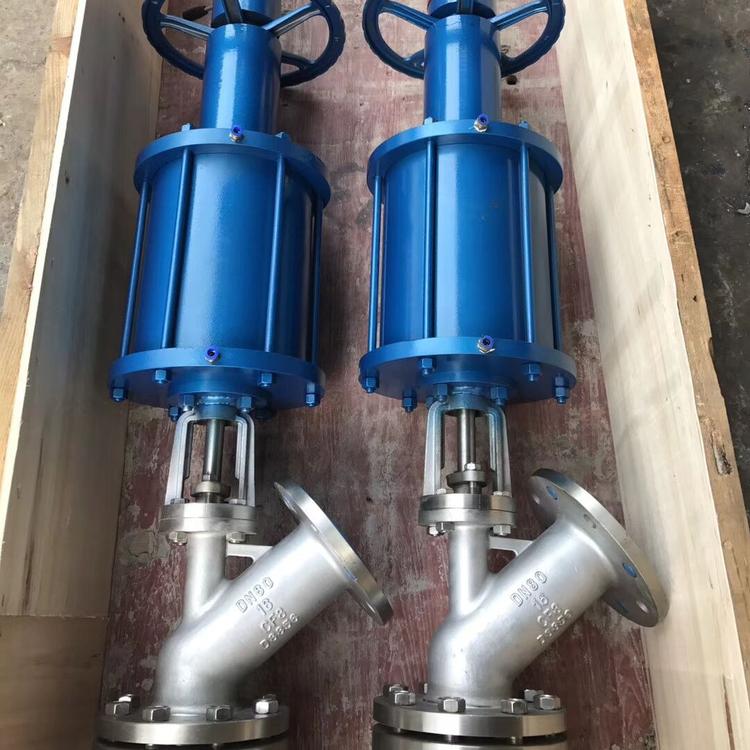

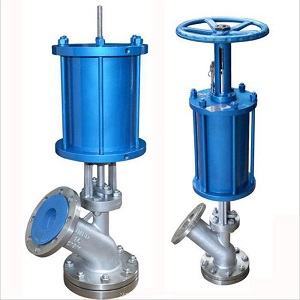

气动放料阀

产品名称:气动放料阀

驱动方式:手动、气动、液动、电动
连接方式:内螺纹、外螺纹、法兰、焊接、对焊、承插焊、卡套、卡箍
制造标准:中国GB、机械部JB、化工标准HG、美标API、ANSI、德标DIN、日本JIS、JPI、英标BS生产
阀体材质:铜、铸铁、铸钢、碳钢、WCB、WC6、WC9、20 25 锻钢、A105、F11、F22、不锈钢、304、304L、316、316L、铬钼钢、低温钢、钛合金钢等。

产品型号

HG5-89-1

产品口径

DN25-DN200

产品压力

0.6-2.5MPa

产品材质

铸钢、不锈钢

工作压力

1.0Mpa-50.0Mpa

工作温度

-196℃-650℃

  气动放料阀分为上展式和下展式,带有搪玻璃设备是喊高硅量的玻璃质釉。通过900℃左右高温涂于金属胎而成。它具有良好的机械性能和耐腐蚀性能,能防止介质与金属离子取代作用而影响污染制品,并且表面光洁、耐磨、有一定的热稳定性。适用于设计压力P≤0.6Mpa,工作温度t≤150℃的搪玻璃下展式放料阀。该阀技术条件应符合HG5-16-79的规定。此阀除磷及磷轻介质、氢氟碳、盐酸、氢氧化钠、氢氧化钾外,能耐酸、碱、盐溶液及有机溶液。在化工、石油、冶金、染料、食品加工等行业使用。


  气动放料阀适用介质温度:
  1、使用介质如水、丙酮、酒精、氨、碳酸钡、苯(WCB材质的温度使用-29℃-425℃)。
  2、使用介质如颗粒、油品、纸浆、二氧化碳气(不锈钢材质可使用温度-60℃-232℃)。
  3、严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度>30%)。

  4、不锈钢的一般工作温度≤150℃,压力范围0.6-2.5MPA,超过此规定订货时要说明。


  气动放料阀耐腐蚀性:
  1、聚四氟乙烯与金属粘结性优良,抗拉性一般,耐稀酸、浓酸等。

  2、使用介质如颗粒、油品、纸浆、二氧化碳气(不锈钢材质可使用温度-60℃-232℃)。
  3、严禁使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度小于150℃,浓度>30%)。
  4、不锈钢的一般工作温度为-5℃-225℃,压力范围0.6-1.6MPA,超过此规定订货时要说明。


  上展式气动放料阀具体参数:
  1、耐腐蚀性能耐一般无机酸、有机酸弱碱液(P≤60℃ PH≤12)以及有机剂介质。在盐酸、硝酸、水等强腐蚀性介质中不锈钢。不能使用含氟离子液体(如HF等)也不能用强碱及磷酸(温度>150℃浓度>30%)。
  2、耐热性,允许在-30℃至+240℃间使用(耐温急变小于120℃)。
  3、HG5-16-79气动放料阀具有光滑的表面。不易粘结物料、易清洗。
  4、绝缘性:玻璃料有良好的绝缘性,厚1mm的玻璃在2000伏的高压下不会被击穿而导电。
  5、耐冲击性:耐冲击性能较小为2500克/厘米,因而使用时应避免硬物冲击。
  6、耐压:0.6Mpa


  上展式气动放料阀维护保养和安装使用注意事项:
  1、在装修时凡与瓷面接触的地方必须用石棉或四氟片等软垫。使用工具不能与瓷面冲击或摩擦,更不能用金属工具铲打。
  2、在紧固螺丝时四周以等力上紧,防止瓷面受力不匀而裂瓷。放料阀丝杆要经常保持润滑、防止生锈。
  3、流经介质只能是液态,不得有硬颗粒混入液体内,防止瓷面起毛或堵塞,以及开启失灵等等。
  4、在安装时应注意各部的螺丝受力是否平衡、升降(活动)是否灵活。
  5、在搪瓷面的各部密封件应保持中心位置。压力均匀,以防泄漏。
  6、使用时如发现有漏,应立即检查密封装置是否确当、不能用铁棍、杆把手轮硬扳紧,以免损坏零件。
  7、出料当受阻塞时,可以使用金属杆或硬性工具疏通,不得使用金属杆或硬性工具。
  8、应尽量避免酸碱介质交替使用(除中和反应介质),以免缩短寿命。
  9、根据介质性能及使用期,应经常检查阀体颈部四氟密封圈和孔板部的四氟薄片。如发现有损坏应及时更换再使用。
  10、若发现瓷面有损坏时应停用。可用涂料修补,或委托有关生产单位重新现做搪瓷。

  气动放料阀工作原理:

  1、轻松转动手轮,将切换手柄推移到(分)指示牌,即可进行气动操作。
  2、当气源进入电磁阀后,电磁阀自动开戾上(或下)输气口,电磁阀接通电源时,阀门自动开启,断电时阀门自动关闭。红色按钮为手动调试使用开关按钮。
  3、当气源进入气缸上部时,将活塞推向下部,即关闭阀门。
  4、当气源进入气缸下部时,将活塞推向上部,即开启阀门。
  5、连续作业时,按上述作往返动力。


  气动放料阀由气动执行器与放料阀组成,是利用气源压力来控制阀门操作的气动阀门,主要用于储料罐、反应釜及其他容器的底部排放物料,阀门采用法兰或对接焊与设备连接并位于其底部,消除了工艺介质通常在容器出口的残留现象。


  气动放料阀可应用于所有粉状及颗粒物料的处理,阀门利用物料自身重力进行截流以及气动传输干性物料。可以安装在料斗、料箱、筒仓、螺旋或其他类型的输送机的下方,以及连接气动输送管道。由于气动放料阀的特殊结构以及工程材料的运用,所以是一种非常经济且极高效的阀门。

  HG5-89-1气动放料阀执行标准:
  结构长度标准   GB/T 12221-2005
  连接法兰标准   GB/T 9113
  压力温度等级标准   GB/T 12224-2005
  试验检验标准   GB/T 13927-2008
  HG5-89-1气动放料阀压力试验:
  压力   工作温度   适用介质
  公称压力   1.6   上密封试验   ≤175℃   水、颗粒、油品等
  壳体试验   2.4   高压密封试验.


  气动放料阀产品特点和用途:
  1、本阀操作简便,运动灵活可靠。
  2、阀瓣装置维修简单,密封结构合理,密封圈更换方便实用。
  3、本气动放料阀广泛应用于石油、冶金、化工、造纸更工业领域(化学液体、煤浆、矿浆等输送启闭放料用)。
  4、其特点是沉淀于反应釜,储藏罐或管道里的化学液体或浆料得于顺畅流通。
  气动放料阀零件材料:

零件名称

ZG1Cr18Ni9Ti系列

ZG00Cr18Ni10系列

ZG1Cr18Ni12MO 2 Ti系列

ZG00Cr17Ni14MO 2 系列

WCB系列

阀体/阀盖

ZG1Cr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12MO 2 Ti

ZG00Cr17Ni14MO 2

WCB

阀杆

ZG1Cr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12MO 2 Ti

ZG00Cr17Ni14MO 2

WCB

阀瓣

ZG1Cr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12MO 2 Ti

ZG00Cr17Ni14MO 2

WCB

垫片

304+PTFE

304L+PTFE

316+PTFE

316L+PTFE

石墨+304

螺柱

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

35CrMoA

螺母

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

45

气动放料阀连接尺寸:

DN

d

D

D1

D2

D3

D4

D5

D6

25

25

115

85

65

115

85

60

40

32

32

135

100

78

135

100

65

45

40

40

145

110

85

145

110

80

60

50

50

160

125

100

160

125

85

70

65

65

180

145

120

180

145

125

85

80

80

195

160

135

195

160

135

95

100

100

215

180

155

215

180

160

130

125

125

245

210

185

245

210

180

140

150

150

280

240

210

280

240

185

165

200

200

335

295

265

335

295

255

230
