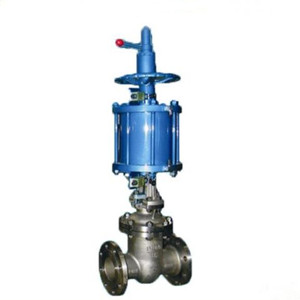

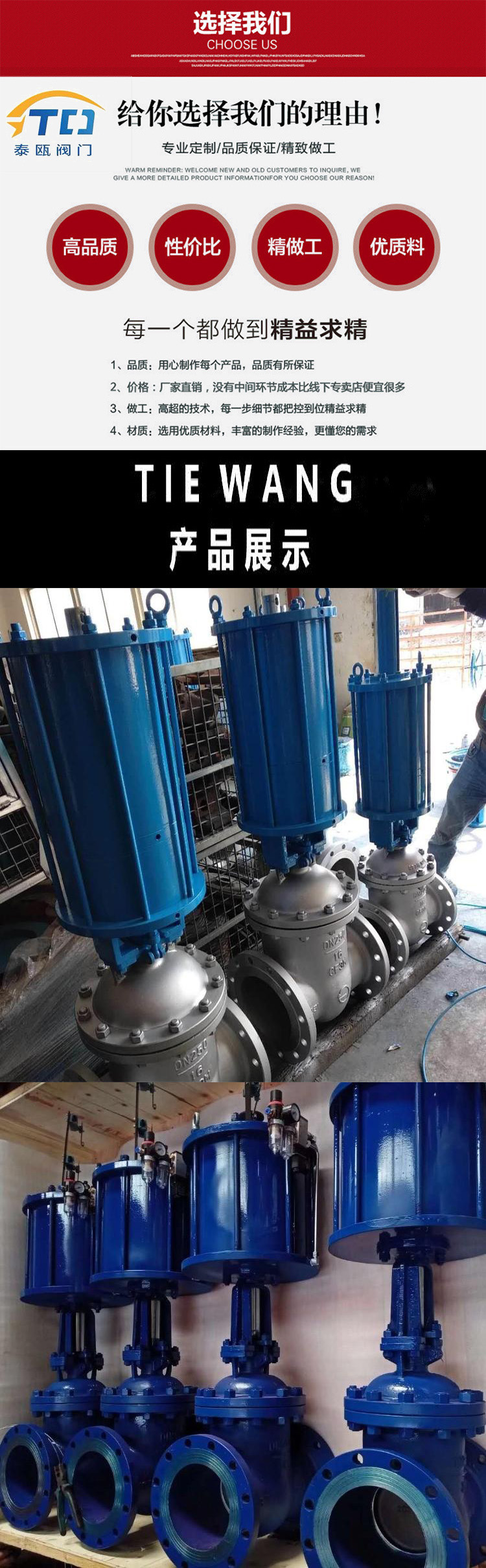

Z641H/Z641Y/Z641W 气动闸阀

更新时间:2020-04-07 点击量:200
Z641H/Z641Y/Z641W 气动闸阀

产品概述:

Z641H气动闸阀是具有气动执行机构(双层气缸,并带有缓冲机构)和手动及其保护机构(手动和可自锁的气动-手动转换装置)的低支架明杆闸阀。该阀由于采用双层气缸结构,其与单气缸式闸阀相比,提升力增大了一倍。这就从根本上解决了单气缸闸阀的某些阀体内楔死而打不开的弊病。而且,由于该阀具备缓冲机构,能有效地减速轻了关闭阀门时,由于活塞下行冲击而造成的阀板车密封面和阀体密封面的磨损,同时,也能避免闸板卡死的现象。Z641H气动闸阀



工作原理:

1、闸阀开启前阶段:上层气缸的活塞(以下简称上活塞)和下层气缸的活塞(以下简称下活塞)同时受力,阀杆在上、下活塞的推动下,以单活塞近二倍的提升力,克服闸板密封面和阀体密封面之间的zui大静磨擦力,带动闸板上升。 压缩空气由上气缸的下气室,经由设置在隔板的特定通道,通过连通管,到达下气缸的下气室,推动上下活塞同时工作。下气缸上气室中的气体,经过设置在隔板内的另一特定通道。畅通无阻的排出气缸体外。
2
、闸阀开启的后阶段:在闸板稍稍开启以后,下活塞就运行到了上死点,闸板在上活塞的带动下,继续提升,直至到了全开位置。Z641H气动闸阀
3
、闸阀关闭的前阶段:在上活塞的推动下,闸板离开全开位置,开始下降。Z641H气动闸阀
4
、闸板关闭的后阶段:当上活塞碰到下活塞凸台,并带动下活塞一起继续下降时,由于下气缸上气室的进气通道和下气缸下气室的排气通道设有阻碍,明显地减慢了下行的速度,进至闸板下降到了全关位置。减缓闸板下行的冲击,自行可关严阀门,又不使阀板楔得过紧,同时,还保护了密封面,免受猛烈冲击而损坏。Z641H气动闸阀



零件材料:

阀体/阀盖

ZGICr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12M02Ti

ZG00Cr17Ni14M02

WCB

零件名称

ZGICr18Ni9Tit系列

ZG00Cr18Ni10系列

ZG1Cr18Ni12M02Ti系列

ZG00Cr17Ni14M02系列

WCB系列

闸板

ZGICr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12M02Ti

ZG00Cr17Ni14M02

1Cr13

阀杆

1Cr18Ni9Ti

00Cr18Ni10

1Cr18Ni12M02Ti

00Cr17Ni14M02

1Cr13

填料

PTFE编织

PTFE编织

PTFE编织

PTFE编织

石墨

垫片

304LPTFE

304LPTFE

316PTFE

316LPTFE

石墨

压盖

ZGICr18Ni9Ti

ZG00Cr18Ni10

ZG1Cr18Ni12M02Ti

ZG00Cr17Ni14M02系列

WCB

填料压环

1Cr18Ni9Ti

00Cr18Ni10

1Cr18Ni12M02Ti

00Cr17Ni14M02

1Cr13

螺栓

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

1Cr17Ni2

35CrMoA

螺母

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

1Cr18Ni9Ti

45

Z641H气动闸阀



主要外型尺寸:

尺寸

DN

15

20

25

32

40

50

65

80

100

125

150

200

250

300

350

400

450

500

600

L

mm

130

150

160

180

200

250

265

280

300

325

350

400

450

500

550

600

650

700

800

H

mm

175

180

210

210

350

358

373

435

500

614

674

818

1225

1415

1630

1780

2050

2181

2599

W

mm

180

180

200

200

200

240

240

280

320

360

360

400

450

500

500

600

720

720

720

Z641H气动闸阀

专业技术、专业制造、专业服务,浙江泰瓯有限公司致力于满足用户的期望,不断提升服务质量,精益求精,“真诚的服务”是泰瓯永恒的主题。公司严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务。特此我公司做出如下承诺:
一、产品严格按中国 GB、HG 标准和美国 API 等标准设计、制造、验收。
二、售前服务 / 产品介绍,技术交流,非标产品设计,疑难解答。
三、售中服务1、信守合同,保证及时供货,随时保持与客户联系。2、对特殊或复杂的产品,我公司安排技术人员对用户进行产品使用、故障排除、调试及维修进行培训和指导。
四、售后服务1、泰瓯产品质保期为自出厂起 16 个月,实行“三包”服务(包退、包换、包修)。2、产品在使用中我公司将定期组织技术、质检人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。3、对用户投诉质量问题,快速作出反应,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。4、对售后服务,要求用户填写服务后的质量反馈信息表,并作出鉴定意见,以便进一步提高泰瓯的服务质量。
