F943X 电动盲板阀

更新时间:2020-04-08 点击量:77

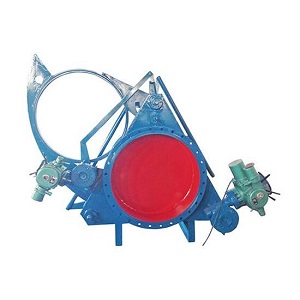

F943X 电动盲板阀

产品概述:

F943X电动盲板阀是在手动盲板隔断阀的基础上,根据该阀的工作特性进行改进和优化设计而推出的一种新型的可以远距离操作和自动控制的隔断设备。电动盲板阀又名电动扇形眼镜阀,是在手动盲板阀基础上,靠增加电动推杆来完成阀门启闭,它主要由左阀体、右阀体、扇形闸板、不锈钢波纹管、电动驱动装置、电动夹紧装置等零件组成。电动盲板阀适用于工业煤气、烟气,化工、冶金、环保等有毒、有害、易燃气体领域的绝对切断。



工作原理:

1、由阀开启到阀关闭

夹紧电机动作,带动丝杆作逆时针转动,阀体松开到位(指标灯显示),驱动电机动作,带动闸板作逆时针转动到位,闸板关闭到位(指示灯显示),夹紧电机动作,带动丝杆作顺时针转动,阀体夹紧到位(指示灯显示)完成阀门由开启到关闭的全过程。

2、阀门由关闭到开启:

夹紧电机动作,带动丝杆作逆时针转动,阀体松开到位(指标灯显示),驱动电机动作,带动闸板作顺时针转动,闸板开启到位,(指示灯显示)完成阀门由关闭到开启的全过程。



产品特点:

1.阀体采用三点式锁紧扇形闸板结构,结构紧凑,整体刚性好,重量轻

2.密封部位采用不锈钢与橡胶密封圈,密封性能好,使用寿命长,密封圈设在闸板上,便于维护时更换密封圈。

3.电动操作、工作平稳、启动灵活、动作可靠。夹紧机构采用丝杆螺母进行夹紧,自锁性好。

4.电动扇形眼镜阀设有不锈钢波纹管,具有伸缩性强、使用寿命长等特点。

5.本电动盲板阀可现场手动操作,也可以远距离控制。



主要技术参数表:

公称压力MPa

0.25

0.15

0.10

0.05

密封试验压力MPa

0.275

0.165

0.11

0.055

强度试验压力MPa

0.375

0.225

0.15

0.075

驱动源

压缩空气0.4-0.6MPa 油压压力6.3MPa 3380V50HZ

适用温度

*腈橡胶

硅橡胶

氟橡胶

-20-100

-20-250

-20-300

适用介质

煤气、其他可燃气体

启闭时间S

≤60

主要零部件材料

阀体、闸板为碳钢;阀杆为不锈钢;密封圈为硅橡胶



主要连接尺寸:

   DN

   D

   D1

b

  n-φd

 L

300

440

395

22

12-φ22

580

350

490

445

24

12-φ22

580

400

540

495

24

16-φ22

680

450

595

550

24

16-φ22

680

500

645

600

24

16-φ22

680

600

755

705

26

20-φ26

680

700

860

810

26

24-φ26

680

800

975

920

26

24-φ30

680

900

1075

1020

26

24-φ30

710

1000

1175

1120

26

28-φ30

710

1100

1275

1220

26

28-φ30

710

1200

1375

1320

26

32-φ30

730
