D41W 手动通风蝶阀

更新时间:2020-04-08 点击量:66

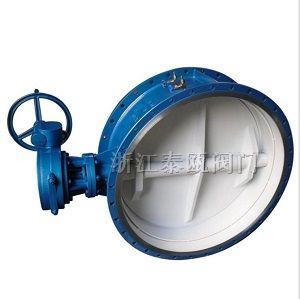

D41W 手动通风蝶阀
产品概述:

采用钢板焊接制造,具有结构尺寸短,重量轻,安装方便等特点。驱动力矩小,启闭灵活,操作方便。阀体上设置油密封挡圈,密封副之间无可见间隙,泄漏率小。蝶板与阀体间的膨胀间隙大,能有效防止因热涨冷缩造成的卡死现象。可配备多种驱动装置,如手动装置、蜗轮传动装置、气动装置、电动装置。广泛用于治金、师化、电力、建材、矿山等工业管线,对介质气体气控制或调节作用。



主要特点:

1.设计合理、结构,重量轻,启闭快。
2.力矩小,操作方便,省力灵巧。

3.采用适应的材料以符合低、中、高不同介质温度其及腐蚀性介质等。



技术参数:

公称通径

DN

502000

公称压力

PN(MPa)

0.05

0.25

0.6

试验压力

强度试验

0.075

0.375

0.9

密封试验

1.5%泄漏量

适用介质

煤气、含尘气体、烟道气等

驱动形式

手动、蜗杆蜗轮传动、气传动、电传动



零件材料:

零件名称

材料

阀体

铸铁、不锈钢、铬镍钼钛钢、铬钼钛钢等材料

蝶板

铸铁、不锈钢、铬镍钼钛钢、铬钼钛钢等材料

阀座密封圈

与阀体相同

阀杆

碳钢、2Cr13、不锈钢、铬镍钼钛钢

填料

氟塑料、柔性石墨



主要连接尺寸:

公称通径DN



结构长度
(
标准值)

外型尺寸(参考值)

连接尺寸(标准值)

参考
重量

0.05MPa0.25MPa

0.6MPa

毫米

英寸

L

H

H0

A

B

D

D1

D2

n-d

D

D1

D2

n-d

50

2

108

80

270

260

110

140

110

88

4-14

140

110

88

4-14

9

65

21/2

112

89

295

260

110

160

130

108

4-14

160

130

108

4-14

12

80

3

114

95

306

260

110

190

150

124

4-18

190

150

124

4-18

15

100

4

127

115

350

260

110

210

170

144

4-18

210

170

144

4-18

17

125

5

140

127

370

320

110

240

200

174

8-18

240

200

174

8-18

23

150

6

140

139

400

320

110

265

225

199

8-18

265

225

199

8-18

25
