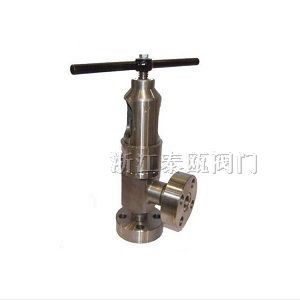

J44Y/J44H 高压角式截止阀
产品概述:
高压角式截止阀的启闭件是塞形的阀瓣,密封面呈平面或锥面,阀瓣沿流体的中心线作直线运动。阀杆的运动形式,有升降杆式(阀杆升降,手轮不升降),也有升降旋转杆式(手轮与阀杆一起旋转升降,螺母设在阀体上)。截止阀只适用于全开和全关,不允许作调节和节流。高压角式截止阀是使用广泛的一种阀门,它之所以广受欢迎,是由于开闭过程中密封面之间摩擦力小,比较耐用,开启高度不大,制造容易,维修方便,不仅适用于中 低压,而且适用于高压。它的闭合原理是,依靠阀杠压力,使阀瓣密封面与阀座密封面紧密贴合,阻止介质流通。
产品特点:
J44H、J44Y高压角式截止阀属于强制密封式阀门,所以在阀门关闭时,必须向阀瓣施加压力,以强制密封面不泄漏。当介质由阀瓣下方进入阀六时,操作力所需要克服的阻力,是阀杆和填料的磨擦力与由介质的压力所产生的推力,关阀门的力比开阀门的力大,所以阀杆的直径要大,否则会发生阀杆顶弯的故障。近年来,从自密封的阀门出现后,截止阀的介质流向就改由阀瓣上方进入阀腔,这时在介质压力作用下,关阀门的力小,而开阀门的力大,阀杆的直径可以相应地减少。同时,在介质作用下,这种形式的阀门也较严密。我国阀门“三化给”曾规定,截止阀的流向,一律采用自上而下。J44H、J44Y高压角式截止阀开启时,阀瓣的开启高度,为公称直径的25%~30%时,流量已达到最大,表示阀门已达全开位置。所以截止阀的全开位置,应由阀瓣的行程来决定。
性能参数:
公称压力PN |
1.6 |
2.5 |
MPa |
壳体试验压力PT |
2.4 |
3.75 |
|
高压密封试验压力 |
1.76 |
2.75 |
|
低压气密封试验 |
0.5 - 0.7 |
||
适用介质 |
水、油品、蒸汽 |
||
适用温度 |
≤425℃ |
主要连接尺寸:
型号 |
DN |
L |
D |
D1 |
M |
D2 |
Dn |
Dn’ |
b |
Z-φd |
L0 |
H |
H1 |
重量(kg) |
J44H-320 |
3 |
60 |
70 |
42 |
M14×1.5 |
10 |
3 |
- |
15 |
3-16 |
100 |
71 |
77 |
1.25 |
6 |
60 |
70 |
42 |
M14×1.5 |
10 |
6 |
- |
15 |
3-16 |
150 |
80 |
94 |
1.25 |
|
J44Y-160 |
10 |
90 |
95 |
60 |
M24×2 |
10 |
10 |
10 |
20 |
3-18 |
200 |
260 |
275 |
5.7 |
15 |
105 |
95 |
60 |
M24×2 |
16 |
15 |
16 |
20 |
3-18 |
200 |
268 |
288 |
6.2 |
|
J44Y-320 |
10 |
90 |
95 |
60 |
M24×2 |
10 |
10 |
10 |
20 |
3-18 |
200 |
260 |
275 |
5.7 |
15 |
105 |
105 |
68 |
M33×2 |
17 |
15 |
17 |
20 |
3-18 |
200 |
268 |
288 |
6.8 |
|
型号 |
DN |
L |
D |
D1 |
M |
D2 |
Dn |
Dn’ |
b |
Z-φd |
L0 |
H |
H1 |
重量(kg) |
J44Y-160 |
25 |
120 |
105 |
68 |
M33×2 |
28 |
23 |
23 |
20 |
3-18 |
300 |
225 |
245 |
9.1 |
32 |
135 |
115 |
80 |
M42×2 |
37 |
29 |
29 |
22 |
4-18 |
300 |
222 |
248 |
11 |
|
40 |
165 |
165 |
115 |
M52×2 |
47 |
39 |
39 |
28 |
6-26 |
350 |
265 |
300 |
20 |
|
50 |
190 |
165 |
115 |
M64×3 |
59 |
50 |
50 |
32 |
6-26 |
400 |
303 |
345 |
30 |
|
J44Y-320 |
25 |
120 |
115 |
80 |
M42×2 |
35 |
23 |
23 |
22 |
4-18 |
300 |
225 |
245 |
10.8 |
32 |
132 |
135 |
95 |
M48×2 |
41 |
29 |
29 |
25 |
4-22 |
300 |
222 |
248 |
13.5 |
|
40 |
165 |
165 |
115 |
M64×3 |
58 |
39 |
42 |
32 |
6-26 |
350 |
265 |
300 |
23 |
|
50 |
190 |
200 |
145 |
M80×3 |
70 |
50 |
53 |
40 |
6-29 |
400 |
303 |
345 |
39.2 |
|
GL44H-160 |
65 |
215 |
200 |
145 |
M80×3 |
73 |
60 |
65 |
40 |
6-29 |
710 |
430 |
490 |
81 |
80 |
260 |
225 |
170 |
M100××3 |
93 |
75 |
80 |
50 |
6-33 |
810 |
520 |
600 |
138 |
|
100 |
290 |
260 |
195 |
M125×4 |
115 |
95 |
99 |
60 |
6-36 |
850 |
595 |
685 |
223 |
|
GL44H-320 |
65 |
215 |
225 |
170 |
M100×3 |
90 |
60 |
68 |
50 |
6-33 |
710 |
430 |
490 |
93 |
80 |
260 |
260 |
195 |
M125×4 |
112 |
75 |
85 |
60 |
6-36 |
810 |
520 |
600 |
158 |
|
100 |
290 |
300 |
235 |
M155×4 |
130 |
95 |
103 |
75 |
8-39 |
850 |
595 |
285 |
228 |
