KP 快速排气阀

更新时间:2020-04-17 点击量:417

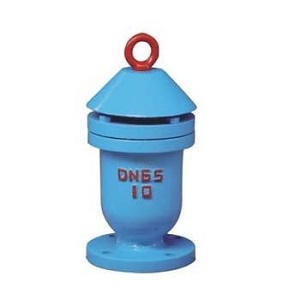

KP 快速排气阀

  KP快速排气阀是利用水对不锈钢浮球的浮力作用特性原理,当排气阀水位上升,在排气的同时,浮球受到水的浮力作用,自动上浮,直到与排气口的密封面接,到一定压时球会自动关闭,当阀内水位降低时,球会随水位下降而下降,这时就会通过排气口向管道注入大量空气,装在管道上后,利用水对浮球的惯性自动开启/关闭排气口。管道在运转时,浮球停在球碗底部,进行大量排气,当管内空气排完,水冲进阀内,经过球碗然后反应浮球,使浮球浮动关闭,管道在正常运转时,如有少量气体会集中到阀内到相当程度,阀内水位下降,浮球随之下降,气体从小孔排出。如水泵停止,随时会产生负压力,浮球随时下降,进行大量吸气确保管路安全。排气状态时,浮筒由于重力作用,将杠杆的一端向下拉下,这时杠杆处于倾斜状态,在杠杆与排气孔接触部分出现空隙,空气就通过此空隙由排气孔排出,随着空气的排出,水位上升,浮筒在水的浮力作用下向上浮起,杠杆上的密封端面逐渐压上排气孔,直至整个排气孔被完全堵住,排气阀这时就完全处于封闭状态。
  KP快速排气阀它有三个阀口现分别用P、A、T三字母表示,P接气源,A接执行元件,T通大气。当P有压缩空气输入时,推动阀芯右移、P与A通,给执行元件供气;当P无压缩空气输入时,执行元件中的气体通过A使阀芯左移,堵住P、A通路,同时打开A、T通路,气体通过T快速排出。KP快速排气阀快易优自动化选型有收录,KP快速排气阀常装在换向阀和气缸之间,使气缸的排气不用通过换向阀而快速排出。从而加快了气缸往复运动速度,缩短了工作周期。

  KP快速排气阀主要特点:
  1、能够排除管道中的气体,减少阻力节约能源。
  2、当管道负压时,本产品能快速自动吸入空气防止管道破裂。
  3、排气能力是普通双孔排气阀多倍。
  4、浮球托架为不锈钢,使用寿命长,安全可靠。
  KP快速排气阀产品概述
  KP快速排气阀为圆桶状式阀体,共内部主要有不锈钢浮球及塞头。 本阀装设于泵埔出口处或送配水管线中,用以大量排除管道中的集结之空气,以增进水管及抽水机使用效率,且与管内一旦出现负压时,此阀能迅速吸入空气,以保管线因负压所产生损坏。适用于工业介质为水的管路上,作为快速排除管道内气体的设备,以提高输送水设备的效率和保护管道不致变形破裂,是管道的必备之设备。
  KP快速排气阀工作原理
  管道在运转时,浮球停在球碗底部,进行大量排气,当管内空气排完,水冲进阀内,经过球碗然后反应浮球,使浮球浮动关闭,管道在正常运转时,如有少量气体会集中到阀内到相当程度,阀内水位下降,浮球随之下降,气体从小孔排出。如水泵停止,随时会产生负压力,浮球随时下降,进行大量吸气确保管路安全。
  KP快速排气阀主要技术参数
  1. 介质:清水
  2. 使用温度常温
  3. 阀体:灰铸铁HT200
  4. 浮球与塞头:不锈钢
  5. 密封材料,丁腈橡胶
  6. 阀体强度试验,1.5MPa
  7. 密封试验压力0.05-1.1MPa


KP快速排气阀零件材料

阀体

HT200

浮球与活瓣

304不锈钢

密封材料

丁晴橡胶



KP快速排气阀主要连接尺寸

公称通径 (DN

D

D1

D2

D3

H

Z-Φd

25

115

85

65

140

285

4-14

50

160

125

102

200

340

4-14

80

195

160

135

230

490

4-18

100

215

180

158

250

545

4-18

150

280

240

212

300

615

8-23

200

335

295

268

380

730

8-23
