复合式排气阀

更新时间:2020-04-17 点击量:129

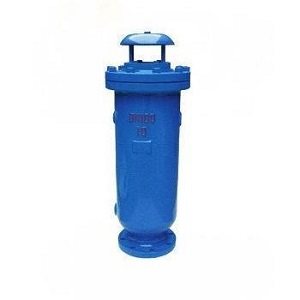

复合式排气阀

  复合式排气阀为圆桶状,阀门内件包括不锈钢球、阀杆及阀瓣。本阀安装在泵出口处或送配水管线中,用来排除集积在管中的空气,以提高管线及水泵的使用效率,当管内一旦产生负压时,此阀迅速吸入外界空气,以防止管线因负压而损坏。
  复合式排气阀主要是利用水对浮球的浮力作用,当排气阀水位上升,在排气的同,浮属到水的浮力作用,自动上浮,直到与排气口的密封面接,到一定压时球会自动关闭,当阀内水位降低时,球会随水位下降而下降,这时就会通过排气口向管道注入大量空气,此阀同属于自动阀门。
  当系统中有气体溢出时,气体会顺着管道向上爬,最终聚集在系统的最高点,而复合式排气阀一般都安装在系统最高点,当气体进入排气阀阀腔聚集在排气阀的上部,随着阀内气体的增多,压力上升,当气体压力大于系统压力时,气体会使腔内水面下降,浮筒随水位一起下降,打开排气口;气体排尽后,水位上升,浮筒也随之上升,关闭排气口。同样的道理,当系统中产生负压,阀腔中水面下降,排气口打开,由于此时外界大气压力比系统压力大,所以大气会通过排气口进入系统,防止负压的危害。如拧紧排气阀阀体上的阀帽,排气阀停止排气,通常情况下,阀帽应该处于开启状态。排气阀也可以跟隔断阀配套使用,便于排气阀的检修。
  复合式排气阀当管内开始注水时,阀瓣处在开启位置,进行大量排气,当空气排完时,阀内充满水,浮球上升并带动阀瓣关闭,停止排气,当管内水正常输送时,如有少量空气聚集在阀内到相当程度,阀内水位下降,浮球随之下降,此时空气由小孔排出。当水泵停止时,复合式排气阀管内水流空或遇管内产生负压,此时塞头迅速开启,吸入空气,确保管线安全。

复合式排气阀零件材料

阀体

HT200

浮球与活瓣

304不锈钢

密封材料

丁晴橡胶

  复合式排气阀产品概述
  复合式排气阀是专门设计应用于污水系统或含有大量杂质的输水系统中,其兼具备高压微量排气和低压进排气功能。该排气阀可在系统充水时排放系统内的气体,在系统排空时自动进气以消除真空,并在有压状态下自动排放系统内部积聚的气体污水泵站,污水排气阀应用于污水厂水处理系统,污水或海水输送系统。

复合式排气阀主要连接尺寸

公称通径 DN(mm)

D

D1

D2

H

Z-∮d

50

160

125

205

495

4-18

80

195

160

270

600

4-18

100

215

180

285

760

8-18

150

280

240

340

860

8-22

200

335

295

400

1010

8-22

250

390

350

465

1210

12-22

  复合式排气阀工作原理
  复合式排气阀管内污水在运作时,该阀活瓣停在定位架下部,进行大量排气,当空气排完时,污水进入阀内,球浮起,传动活瓣到关闭,停止排气。管内在运作时会自然产生少量气体,这些气体会集中到管内上部,到相当程度,阀内污水下降,浮球顺水下降,气从小孔排出。如出现停电、停泵,管内水流空时出现负压,浮球顺水下降,打开小孔带动大孔进行大量补气,确保管道安全。SCAR排气阀与CARX复合式排气阀原理一样,只是结构略作改动,杠杆机构稍有改进,这样把浮球控制在下部,使污物只能在阀体下部污物不会缠绕上部排气口上,不会影响密封性能。本产品是用污水管道工程的排气阀。
  复合式排气阀主要特点
  1、浮球控制在下部,使污物只能在阀体下部污物不会缠绕上部排气口上,不会影响密封性能。
  2、本产品是用污水管道工程的排气阀。
  3、浮球为不锈钢,延长使用寿命。
  4、能够排除管道中的气体,减少阻力。
  5、当管道负压时,能快速自动吸气,防止管道破裂。
  复合式排气阀主要技术参数
  1、尺寸:DN40-DN250
  2、连接:法兰式
  3、工作压力:1.0Mpa
  4、介质:清水、污水
  5、使用温度:常温
  6、阀体:铸铁、铸钢、不锈钢
  7、浮球与活瓣:不锈钢
  8、密封材料:丁晴橡胶
