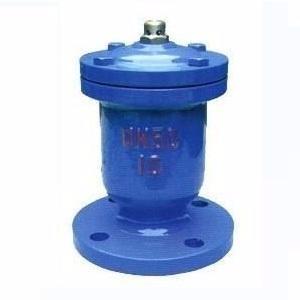

QB1 高压排气阀

更新时间:2020-04-17 点击量:111
QB1 高压排气阀
 一、QB1高压排气阀概述

QB1高压排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。用于小口径管道上(管子为φ50-200),它作为管道的排气作用,使管道不会出现闭气、气阻,如水泵停电时管内随时会出现负压力,自动吸气可保护管道安全。QB1QB1高压排气阀适用于工业介质为水的管路上,作为快速排除管道内气体的设备,以提高输送水设备的效率和保护管道不致变形破裂,是管道的必备之设备。阀为圆桶状式阀体,共内部主要有不锈钢浮球及塞头。



二、QB1高压排气阀工作原理

当需要排出管道内的气体时,管道内的空气在水的压强作用下进入体腔内,并从排气嘴排出,随之管道内的水充满体腔内,使浮球在水的浮力作用下,向上移动将排气嘴堵塞,达到自行密封,管道在正常行中,水中的空气在压强的作用下,不断排入排气阀的体腔上部,迫使浮球下降,离开原来密封位置,这时空气又从排气嘴排出,随之,浮球又恢复到原来位置自密封,因此,QB1高压排气阀在正常工作中阀门始终是开着的,浮球不断重复上述动作,空气不断排出。当需要检修或清扫体腔时,应将阀门关闭。



三、QB1高压排气阀主要特点

1、能够排除管道中的气体,减少阻力节约能源。

2、当管道负压时,本产品能快速自动吸入空气防止管道破裂。

3、排气能力是普通双孔排气阀多倍。

4、浮球托架为不锈钢,使用寿命长,安全可靠。

四、QB1高压排气阀主要技术参数

1、介质:清水

2、温度:常温

3、阀体:铸铁、铸钢、不锈钢

4、浮球与塞头:不锈钢

5、密封材料:丁晴橡胶

6、阀体试验打压:1.5mpa

7、浮球、密封试验打压:0.05-1.1MPA不漏水

  五、QB1高压排气阀零件材料



1

2

3

4

5

6

7

8

阀体

空心球

密封垫

阀盖

排气咀

垫圈

螺母

双头螺柱



六、QB1高压排气阀主要连接尺寸

公称通径 DN(mm)

D

D1

D2

Φ

H

15

95

65

45

135

210

20

105

75

55

135

210

25

115

85

65

135

210

40

140

115

80

150

210

150

160

125

100

150

210

    QB1高压排气阀设计合理,结构简单,体积小,排气量大,我厂在原基础上进行大量改进,使KP型更完美,产品合格率可达100%。本产品用于管道最高点或闭气的地方来排除管内气体su通管道,使管道运转正常,出水量达到设计要求,如不装此产品,QB1高压排气阀管内气体形成气阻使管道出水量达不到设计要求。管道在运转时出现停电,停泵管道随时会出现负压力会引起管道振动或破裂,该排(吸)气阀就快速吸入大量空气,防止管道振动或破裂,确保管路安全。
  QB1高压排气阀作用原理:
  当水进入管内时,浮球停在球桶下部进行大量排气,当气排完时,水进入阀内通过球桶把球浮起关闭,停止排气,管道在正常运转时自然会产生少量气体,这些气体会集中到管内上部到相当程度,阀内水与球随时下降,气从不局限性排队出。当管内开始注水时,阀瓣处在开启位置,进行大量排气,当空气排完时,阀内充满水,浮球上升并带动阀瓣关闭,停止排气,当管内水正常输送时,如有少量空气聚集在阀内到相当程度,阀内水位下降,浮球随之下降,此时空气由小孔排出。当水泵停止时,QB1高压排气阀管内水流空或遇管内产生负压,此时塞头迅速开启,吸入空气,确保管线安全。
