不锈钢排气阀

更新时间:2020-04-17 点击量:281

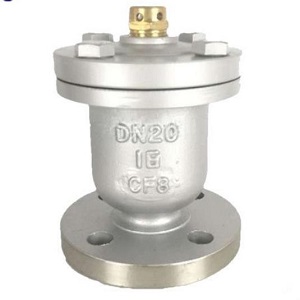

不锈钢排气阀

   不锈钢排气阀广泛应用于水处理设备、化工设备、石化设备、石油设备、造纸设备、采矿设备、电力设备配套、液化气设备、食品设备、制药设备、给排水设备、市政阀门、机械设备阀门、电子工业阀门,城建阀门、工业管道阀门、通用零部件、工业设备、消防暖通、中央空调、过滤设备、冶金设备、轻纺设备.环保设备等领域,排出系统多余气体,保证系统运行通畅,区别于一般的不锈钢排气阀, 不锈钢排气阀由精密蜡模铸造,外观精美结实,质量可靠,此排气阀阀体为全不锈钢材质,浮筒也可以选用不锈钢材质,耐温高度200度,耐压20bar,满足绝大部分系统使用工况.
  不锈钢排气阀具体如下:
  1.必须垂直安装,即必须保证其内部的浮筒处于垂直状态,以免影响排气;
  2.不锈钢排气阀在安装时,最好跟隔断阀一起安装,这样当需要拆下不锈钢排气阀时进行检修时,能保证系统的密闭,水不致外流;
  3.一般安装在系统的最高点,有利于提高排气效率;
  4.过低的系统压力不但不利于不锈钢排气阀的排气,且会增加漏水的可能性;
  5.工作介质要比较干净,以免杂质残留在密封面影响密封导致漏水;
  6.较粘稠或有粘性的介质会附着在不锈钢排气阀的浮筒或者浮球上,凝固或者干燥在其表面会影响浮筒或者浮球的正常上下运动,竟而影响排气阀的排气和密封。

不锈钢排气阀主要连接尺寸

公称通径 DN(mm)

D

D1

D2

Φ

H

15

95

65

45

135

210

20

105

75

55

135

210

25

115

85

65

135

210

40

140

115

80

150

210

150

160

125

100

150

210

  不锈钢排气阀一般都安装在系统最高点,当气体进入不锈钢排气阀阀腔聚集在不锈钢排气阀的上部,随着阀内气体的增多,压力上升,当气体压力大于系统压力时,气体会使腔内水面下降,浮筒随水位一起下降,打开排气口;气体排尽后,水位上升,浮筒也随之上升,关闭排气口。同样的道理,当系统中产生负压,不锈钢排气阀阀腔中水面下降,排气口打开,由于此时外界大气压力比系统压力大,所以大气会通过排气口进入系统,防止负压的危害。如拧紧不锈钢排气阀阀体上的阀帽,不锈钢排气阀停止排气,通常情况下,阀帽应该处于开启状态。不锈钢排气阀也可以跟隔断阀配套使用,便于排气阀的检修.

一、不锈钢排气阀概述

不锈钢排气阀主要由阀体、阀门、上盖、阀杆、浮球、排气嘴等组成。用于小口径管道上(管子为φ50-200),它作为管道的排气作用,使管道不会出现闭气、气阻,如水泵停电时管内随时会出现负压力,自动吸气可保护管道安全。QB1不锈钢排气阀适用于工业介质为水的管路上,作为快速排除管道内气体的设备,以提高输送水设备的效率和保护管道不致变形破裂,是管道的必备之设备。阀为圆桶状式阀体,共内部主要有不锈钢浮球及塞头。

二、不锈钢排气阀工作原理

当需要排出管道内的气体时,管道内的空气在水的压强作用下进入体腔内,并从排气嘴排出,随之管道内的水充满体腔内,使浮球在水的浮力作用下,向上移动将排气嘴堵塞,达到自行密封,管道在正常行中,水中的空气在压强的作用下,不断排入排气阀的体腔上部,迫使浮球下降,离开原来密封位置,这时空气又从排气嘴排出,随之,浮球又恢复到原来位置自密封,因此,不锈钢排气阀在正常工作中阀门始终是开着的,浮球不断重复上述动作,空气不断排出。当需要检修或清扫体腔时,应将阀门关闭。

不锈钢排气阀零件材料

1

2

3

4

5

6

7

8

阀体

空心球

密封垫

阀盖

排气咀

垫圈

螺母

双头螺柱


三、不锈钢排气阀主要特点

1、能够排除管道中的气体,减少阻力节约能源。

2、当管道负压时,本产品能快速自动吸入空气防止管道破裂。

3、排气能力是普通双孔排气阀多倍。

4、浮球托架为不锈钢,使用寿命长,安全可靠。

四、不锈钢排气阀主要技术参数

1、介质:清水

2、温度:常温

3、阀体:铸铁、铸钢、不锈钢

4、浮球与塞头:不锈钢

5、密封材料:丁晴橡胶

6、阀体试验打压:1.5mpa

7、浮球、密封试验打压:0.05-1.1MPA不漏水
