当前位置:首页-产品中心- 排泥阀-J744X 液动角式排泥阀

J744X 液动角式排泥阀

更新时间:2020-04-17 点击量:329

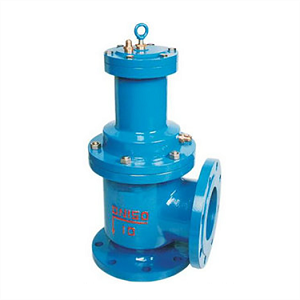

J744X 液动角式排泥阀

  液动角式排泥阀由液压缸和角式截止阀两大部分组成,液压缸为动力带动阀板升降,使阀体通道开或闭以达到流体通断。液压缸活塞密封件L型皮碗,其密封性能好,经久耐用。皮碗选用吸水革制作,其寿命达两年以上,经用户使用后的反馈信息有多达5年未更换者有之。开启速度快,一般在15秒钟内阀板已全开,阀板与阀体为软密封,关闭后密封性能好,无泄漏,以便维修更换,如配以电磁换回阀指控液压缸,则能实现远控、自控等。若配手动装置,可以4-12台一排安装同时启动关闭,驱动压力取于水厂本身,无需另加设备,可省人力物力,节约能源。
  液动角式排泥阀主要用于自来水公司各类水池,排除池底泥沙或污物。也可安装在工作介质为水、气、池等工业管道中作截流用。液压角式快开型设计合理,使用方便,密封性能好,经久耐用,该阀利用液压缸和角式截止阀两部分组成,液压缸作为动力带动阀板升降,开启一般只需3秒钟,可清理水池内泥沙和污物,清理后关闭阀板,液动角式排泥阀无渗漏,维修方便,寿命可达2年以上,经用户反馈信息,使用寿命右达5年之久, 角式排泥阀必须配有机房,气(水)泵,换向阀可远距离控制排泥阀开关,一般水池可装2-10台一排安装,同时启动开关,驱动液可用清水或气,本产品可节省人力物力,有很大的经济效益是理想产品。


  液动角式排泥阀工作原理及性能:
  该阀有阀体、液压缸、活塞、阀杆、阀瓣组成,液压缸是液体工具。液体作为动力,活塞、阀杆作为开关。开启只需一分钟可打开阀板,此阀必须陪用手动换方阀或电磁可远距离控制排泥阀开关。该阀密封性强、开关灵活、检修方便、使用寿命长等特点,寿命可达到五年以上,保用器十八个月。
  液动角式排泥阀结构特点
  1、其密封性能好,经久耐用,其寿命达7年以上;
  2、开启速度快,一般在15秒钟内阀板已全开;
  3、液动角式排泥阀阀板与阀体为软密封,关闭后密封性能好,无泄漏;
  4、配以电磁换回阀,则能实现远控、自控等;
  5、驱动压力取于水厂本身,无需另加设备,可省人力物力,节约能源。
  注:驱动液可采用气或水。
J744X液动角式排泥阀设计合理,使用方便,密封性能好,经久耐用,该阀利用液压缸和角式截止阀两部分组成,液压缸作为动力带动阀板升降,开启一般只需3秒钟。本产品由液压缸和角工截止阀组合而成,液压缸内动力带动阀瓣升降,使阀体通道开或闭,以达到流体通断。液压缸的活塞密封件为L型皮碗,其密封性能,经久耐用。阀瓣与阀座为软密封,密封性能好,无泄露。采用电动二位四通换向阀手动二位四通换向阀集中控制,操作方便。主要用于自来水公司各类水池,排除池底泥沙或污物。也可安装在工作介质为水、气、池等工业管道中作截流用。


 液动角式排泥阀产品特点

1、其密封性能好,经久耐用,其寿命达7年以上;
2
、开启速度快,一般在15秒钟内阀板已全开;
3
、阀板与阀体为软密封,关闭后密封性能好,无泄漏;
4
、配以电磁换回阀,则能实现远控、自控等;
5
、驱动压力取于水厂本身,无需另加设备,可省人力物力,节约能源。

液动排泥阀由液压缸和角式截止阀两大部分组成,液压缸为动力带动阀板升降,使阀体通道开或闭以达到流体通断。液压缸活塞密封件L型皮碗,其密封性能好,经久耐用。皮碗选用吸水革制作,其寿命达两年以上,经用户使用后的反馈信息有多达5年未更换者有之。开启速度快,一般在15秒钟内阀板已全开,阀板与阀体为软密封,关闭后密封性能好,无泄漏,以便维修更换,如配以电磁换回阀指控液压缸,则能实现远控、自控等。若配手动装置,可以4-12台一排安装同时启动关闭,驱动压力取于水厂本身,无需另加设备,可省人力物力,节约能源。

 四、液动角式排泥阀零件材料

零件名称

阀体、阀盖

膜片压板、阀盘

阀杆

膜片

材料

灰铸铁、球墨铸铁、铸钢

球墨铸铁、青铜

不锈钢

尼龙强化橡胶

 五、液动角式排泥阀主要连接尺寸

公称通径 (mm)

尺寸(mm)

接管螺纹G

H

L1

L2

80

480

135

125

1/2

100

500

145

125

1/2

150

620

175

145

1/2

200

735

225

185

1/2

250

805

260

205

1/2

300

940

280

245

3/4

350

1100

305

270

3/4

400

1200

340

310

1

六、技术参数

公称压力(MPa)

试验压力(MPa)

液压缸工作介质

适用温度

适用介质

壳体

密封

1.0

1.5

1.1

清水、气

80

水、污水

1.6

2.4

1.76
