JM742X 隔膜式池底排泥阀

更新时间:2020-04-18 点击量:77

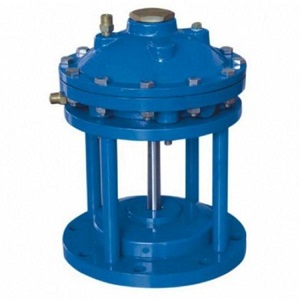

JM742X 隔膜式池底排泥阀

一、产品概述

JM742X隔膜式池底排泥阀用于自来水公司或污水厂的各类水池的底部,通过换向阀的控制排除池底的泥沙及污物。是一种由液压源或气动源作执行机构的角型截断类阀门。通常成排安装在沉淀池底部外侧壁用以扫除池底沉淀的泥沙和污物。隔膜式池底排泥阀分为活塞式和膜片式两种,各有各的特点,活塞式的特点是使用寿命长、膜片式的特点是无运动磨损。



二、特点和用途

JM742X池底排泥阀由阀体,上下隔膜腔、膜片、阀杆、二位四通换向阀以及阀瓣等零件组成。上下隔膜腔作为液体工具,液体作为动力,膜片、阀杆作为开关。开启只需一分钟打开阀板。此阀必须利用手动换方阀或电磁阀可远距离控制排泥阀开关。当二位四通换向阀处于一态位,主阀中腔进水,上腔通往大气,膜片在水的压力下带动阀瓣上升,主阀开启,池底的泥沙等污物开始排放。当二位四通换向阀处于二态位,主阀中腔水排向水池,上腔进水,关闭主阀,停止泥沙的排放。此阀安装在各类沉淀池的底部壁外,用以排除池底的泥沙污物。反应迅速,关闭准确 ,密封性强、开关性能好,检修方便,使用寿命可达五年以上。



三、技术参数

1. 工作压力:1.0Mpa
2.
介质:水

3.
使用温度:常温
4.
隔膜室工作压力:0.3-1.0
5.
隔膜室工作液:气、清水



四、零件材料

零件名称

阀体

隔膜上腔

隔膜下腔

阀板

阀杆

拼帽

隔膜片

材料

HT200

HT200

HT200

HT200

不锈钢

A3

耐磨丁晴橡胶和尼龙



五、主要连接尺寸

法兰连接尺寸
JB78

DN

100

150

200

250

300

350

400

H

260

375

250

525

585

600

680
