H742X 液动池底快开排泥阀

更新时间:2020-04-18 点击量:84

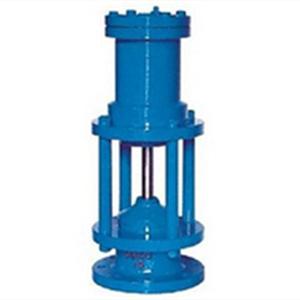

H742X 液动池底快开排泥阀

一、产品概述

H742X液动池底排泥阀又名盖阀,常用于城市水厂,污水处理厂的沉淀池底排放污泥用。排泥阀的适用介质为原生污水,介质的温度一般应小于50,其工作水深小于10米。排泥阀也用于水处理工厂做为排放水池内的污泥及废水。排泥阀为角型结构,内部的尼龙强化橡胶隔膜,可供长期使用排泥阀。



二、工作原理

液动池底排泥阀由阀体,液压缸,活塞,阀杆,阀瓣组成。液压缸是液体工具,液体作为动力,活塞,阀杆作为开关。开启只需要一分钟可以打开阀板,此阀必须配用手动换向阀或电磁阀可远距离控制排泥阀开关。该阀密封件性能强,开关灵活,检修方便,使用寿命长等特点,寿命可长达五年以上。用换向阀改变流体进入液压缸的上腔或下腔推动活塞运动,并带动阀板升降,使阀开启或关闭达到流体通断。



三、产品特点

1、液压缸工作介质用于清水,压力取之于自来水自身压力,无需另加设备。

2、用电磁换向阀与液压缸配套便于实现自控,远控或集中控制。

3、用作水泵进水口作底阀,关阀后水泵内储存有积水,利于二次起动,可省去真空泵或灌引水工序。



四、技术参数

阀体部分

型号

H742X-10

H742X-16

公称压力(MPa

1.0

1.6

试验
压力

密封(MPa

1.1

1.76

强度(MPa

1.5

2.4

适用介质

温度(°C


驱动部分

驱动介质

水(使用压缩空气,订货注明)

驱动压力(MPa

0.3—1.0

介质温度(°C

控制部分
(
另配)

控制器输入电压(V

AC220

电磁阀线圈电压(V

AC220

电磁阀线圈功力(W

10—15



五、主要零件材料

零件名称

阀座

阀瓣

阀杆

缸体

活塞板

活塞皮碗

材料牌号

HT200

HT200

不锈钢

HT200

HT200

耐磨丁晴橡胶



六、主要连接尺寸

公称通径

D

D1

H

H1

Z-φd

进液管连接

100

215

180

450

110

8-18

1/2”

150

280

240

490

110

8-23

1/2”

200

335

295

530

110

8-23

1/2”

250

390

350

570

110

12-23

1/2”

300

440

400

610

140

12-23

3/4”

400

565

515

710

140

16-25

1”

500

670

620

810

160

20-25

1”
