HH44X 微阻缓闭止回阀

更新时间:2020-04-24 点击量:112

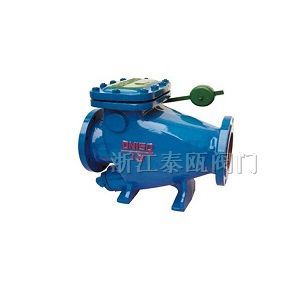

HH44X 微阻缓闭止回阀

一、产品概述

HH44X微阻缓闭止回阀用于给排水管道上,安装在水泵出口处用来防止介质逆流和消除破坏性水锤,并能有效的减少阀门关闭锤压力。可保障管网系统安全运行。它具有阀瓣轻、开度大、节能效果显著,流体阻力小,水锤消除机构成设计新颖,密封性能可靠、耐磨损、无振动、无噪声等优点。



二、产品原理

HH44X微阻缓闭止回阀工作原理是靠进水口介质的流速水头作用,阀瓣自动开启使介质通过。阀体内的压力水通过微量阀流进活塞组件的后腔,将活塞从活塞腔内推出。当水流停止时(或水泵突然停止运行时),由于阀瓣的自重和水倒流的作用,使阀瓣自动关闭。但是由于活塞处于推出位置,顶住阀瓣,使阀瓣不能将阀口全部关闭还剩余20%的开度使水流通过,这时就减弱了水锤压力。当阀瓣压在活塞的端部时,由于反作用力的产生,使活塞后腔的水阻止活塞退出,亦阻止阀瓣的关闭,这时只能通过微量调节阀缓缓流回隔离装置,使阀瓣徐徐关闭。阀瓣分成快速和缓慢两步关闭达到了既防逆又减弱水锤的作用。活塞伸出长短决定了阀瓣缓闭的开度。缓闭开度大,水锤小,延长关闭时间;反之,开度小,会产生破坏性水锤。



三、主要技术参数

型号

公称通径
DN(mm)

公称压力
PN(MPa)

试验压力Ps(MPo)

最高工作压力
(MPa)

工作温度

适用介质

壳体

密封

T 16
HH44X-10
H 25

40-800

1.0

1.5

1.1

1.0

0-80(
据用户要求
可达200)

水、弱腐
蚀性介质

T
HH44X
H

1.6

2.4

1.76

1.6

HH44Z/X

2.5

3.75

2.75

2.5



四、主要零件材料

零件名称

阀体、阀盖

阀瓣

阀轴

材料

灰铸铁、铸钢

钢板、橡胶组合件

不锈钢



五、主要连接尺寸

公称压力 (MPa)

公称通径DN(mm)

尺寸(mm)

L

H

B

1.0
1.6
2.5

40

200

300

220

50

230

300

270

65

290

320

290

80

310

354

300

100

350

350

320

125

400

380

340

150

480

500

410

200

500

580

450

250

600

670

550

300

700

730

580

350

800

820

630

400

900

920

700

450

1000

950

800

500

1100

1100

900

600

1300

1200

990

700

1400

1550

1120

800

1500

1700

1300
