HC41X 节能消声止回阀

更新时间:2020-04-24 点击量:198

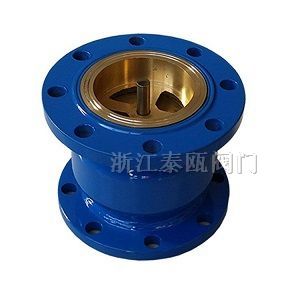

HC41X 节能消声止回阀

一、产品概述

消声止回阀是指依靠介质本身流动而自动开、闭阀瓣,用来防止介质倒流的阀门,又称逆止阀、单向阀、消声止回阀逆流阀、和背压阀。止回阀属于一种自动阀门,其主要作用是防止介质倒流、防止泵及驱动电动机反转,以及容器介质的泄放。止回阀还可用于给其中的压力可能升至超过系统压的辅助系统提供补给的管路上。



二、工作原理

当介质按规定方向流动时,阀瓣受介质力的作用,被开启;介质逆流时,因阀瓣自重和阀瓣受介质反向力的作用, 使阀瓣与阀座的密封面密合而关闭,达到阻止介质逆流的目的。



三、产品特点

1、本阀阀瓣采用‘zi弹头外形设计,阀体采用腰鼓外形设计,改善介质流向,降低流阻系数

2、阀门采用短结构形式,虽然水头损失比升降式静音止回阀稍大些,但体积小,外形设计美观,价格实惠。

3、结构紧凑,导向轴与导向架之间装有非金属润滑套,阀瓣升降灵活,不会产生卡阻现象

4、骨架式橡胶密封圏直接镶嵌在阀体上,避免了介质长时间对密封圏的直接冲刷,使用寿命明显延长,坚固,耐用

5、阀瓣启闭行程短,可以有效防止水锤产生

6、适用于各类给水系统,高层建筑,可安装在水泵出口处,结构稍加改动,可以做为吸水底阀使用,但不合适污水管网



四、主要技术参数

型号

公称压力
PN(MPa)

试验压力PS(MPa)

工作温度
(
)

适用介质

壳体

密封

H41X

1.0

1.5

1.1

80

水及弱腐蚀性流体

1.6

2.4

1.76

2.5

3.75

2.75



五、主要零件材料

型号

阀体

密封圈

弹簧

H41X-10

铸铁或不锈钢

丁腈橡胶(NBR

不锈钢ICr18Ni9Ti

H41X-16

铸钢或不锈钢

丁腈橡胶(NBR

不锈钢ICr18Ni9Ti



六、主要连接尺寸

公称压力

PNmm

公称通径

DNmm

尺寸(mm

L

D

K

b

z-φd

1.0

40

112

145

110

18

4-18

50

120

160

125

20

4-18

65

130

180

145

20

4-18

80

150

195

160

22

8-18

100

165

215

180

24

8-18

125

190

245

210

26

8-18

150

210

280

240

26

8-22

200

255

335

295

28

8-22

250

310

390

350

28

12-22

300

320

440

400

28

12-22

350

380

500

460

30

16-22

400

405

565

515

32

16-26

450

430

615

565

32

20-26

500

450

670

620

34

20-26

600

510

780

725

36

20-30

1.6

40

112

145

110

18

4-18

50

120

160

125

20

4-18

65

130

180

145

20

4-18

80

150

195

160

22

8-18

100

165

215

180

24

8-18

125

190

245

210

26

8-18

150

210

280

240

26

8-22

200

255

335

295

30

12-22

250

310

405

355

32

12-26

300

320

460

410

32

12-26

350

380

520

470

36

16-26

400

405

580

525

38

16-30

450

430

640

585

40

20-30

500

450

715

650

42

20-33

600

510

840

770

48

20-36
