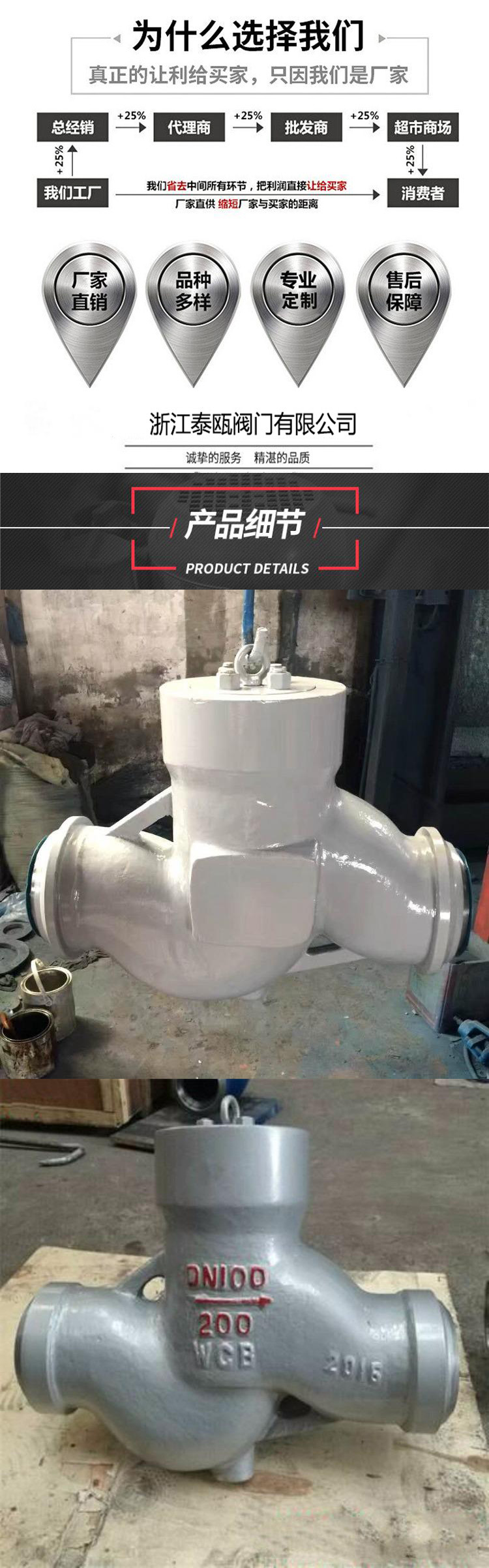

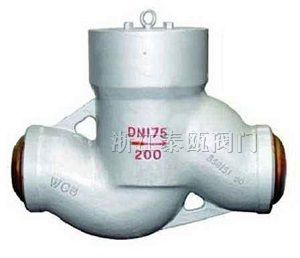

H61Y 高压电站止回阀
一、产品概述
H61Y高压电站止回阀支管两端为焊结结构，焊结坡口可按标准或用户要求制作，适用于火电厂、石油化工、冶金等高温高压的水、蒸气、油品、过热蒸汽的管道上作防止介质回流的装置。一种是遵循ANSIB16.34和JIS E101标准的引进型；另一种是Jb3595标准的国标型。其遵循的温度、压力等级是一致的，在一些管道中存在着某种互换关系。中部采用无阀盖压力自紧式，在高温高压工况下具有良好的密封性能。自密封圈有两种材料：一种是低碳钢，另一种是柔性石墨夹316丝（网）。密封面堆焊钻基硬质合金。其加工后的纯金属层≥3mm，具有耐磨、耐高温、抗腐蚀、抗擦伤、使用寿命长。
二、产品结构和用途
1、操作传动方式,有升降式和旋启式自动开闭结构。
2、焊接接连接的止回阀适用于公称压力PN1.6一32.OMPa及 P54/100V-P57/170V，工作温度≤540℃(其中170V工作温度570℃)的石油、化工、火力电站、水力各种系统的管路上，切断和接通管路介质。适用介质为:水、蒸汽、油品。
3,符合国内外先进标准的要求，阀门中腔采用压力自紧式密封结构，介质压力越高密封性能越好.造型美观。支管两端为焊接结构，焊接坡口可按标准或用户要求配置。
4阀瓣、阀座密封面用我铁基合金或司太立(stellite)钴基硬质合金堆焊而成，耐磨、耐高温、耐腐蚀、抗擦伤性能好、使用寿命长。
5.高温耐压部件采用优质耐高温合金钢制成，可靠，性能稳定，使用寿命长。
三、主要性能规范
|
公称压力PN（MPa） |
试验压力Ps（MPa） |
工作压力 |
工作温度（度） |
适用介质 |
|||
|
强度 |
密封（液） |
P54 |
P55 |
P57 |
|||
|
10.0 |
15.0 |
11.0 |
≤425 |
水、蒸气、油品 |
|||
|
16.0 |
24.0 |
17.6 |
|||||
|
20.0 |
30.0 |
22.0 |
|||||
|
25.0 |
37.5 |
27.5 |
|||||
|
32.0 |
48.0 |
36.0 |
|||||
|
P5410 |
30.0 |
22.0 |
10 |
≤540 |
蒸汽 |
||
|
P5414 |
37.5 |
27.5 |
14 |
||||
|
P5417 |
48.0 |
36.0 |
17 |
||||
|
P5510 |
37.5 |
27.5 |
10 |
≤550 |
|||
|
P5514 |
48.0 |
36.0 |
14 |
||||
|
P5517 |
53.0 |
39.0 |
17 |
||||
|
P5710 |
48.0 |
36.0 |
10 |
≤570 |
|||
|
P5714 |
55.0 |
40.0 |
14 |
||||
|
P5717 |
60.0 |
44.0 |
17 |
||||
四、主要零件材料
|
型号 |
零件名称 |
|||||||
|
阀体 |
阀瓣 |
弹簧 |
阀杆 |
填料 |
压板 |
阀盖 |
锁紧螺母 |
|
|
H61Y-250 H61Y-320 |
碳钢 |
碳钢 |
弹簧钢 |
不锈钢 |
柔性石墨 |
碳钢 |
碳钢 |
碳素钢 |
|
H61Y-P54100V H61Y-P57170V |
铬钥钒钢 |
铬钥钒钢 |
弹簧钢 |
铬钥钒钢 |
柔性石墨 |
铬钥钒钢 |
铬钥钒钢 |
铬钥钢 |
五、主要连接尺寸
|
GB 25.0MPa |
||||||||||
|
DN |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
L |
120 |
170 |
170 |
170 |
200 |
230 |
350 |
326 |
470 |
560 |
|
H |
155 |
200 |
210 |
210 |
245 |
270 |
300 |
410 |
370 |
420 |
|
Wt |
2.5 |
8.5 |
9 |
10 |
14 |
21 |
28 |
- |
- |
- |
|
GB 32.0MPa |
||||||||||
|
DN |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
L |
120 |
170 |
170 |
170 |
200 |
230 |
350 |
326 |
470 |
560 |
|
H |
155 |
200 |
210 |
210 |
245 |
270 |
300 |
410 |
370 |
420 |
|
Wt |
2.5 |
8.5 |
9 |
10 |
14 |
21 |
28 |
- |
- |
- |
|
P54140V |
||||||||||
|
DN |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
L |
120 |
170 |
170 |
170 |
200 |
230 |
350 |
326 |
470 |
560 |
|
H |
155 |
200 |
210 |
210 |
245 |
270 |
300 |
410 |
370 |
420 |
|
Wt |
2.5 |
8.5 |
9 |
10 |
14 |
21 |
28 |
- |
- |
- |
|
P54170V |
||||||||||
|
DN |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
L |
120 |
170 |
170 |
170 |
200 |
230 |
350 |
326 |
470 |
560 |
|
H |
155 |
200 |
210 |
210 |
245 |
270 |
300 |
410 |
370 |
420 |
|
Wt |
2.5 |
8.5 |
9 |
10 |
14 |
21 |
28 |
- |
- |
- |
|
P57170V |
||||||||||
|
DN |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
L |
120 |
170 |
170 |
170 |
200 |
230 |
350 |
326 |
470 |
560 |
|
H |
155 |
200 |
210 |
210 |
245 |
270 |
300 |
410 |
370 |
420 |
|
Wt |
2.5 |
8.5 |
9 |
10 |
14 |
21 |
28 |
- |
- |
- |
