Y45H 杠杆式减压阀

更新时间:2020-04-29 点击量:166

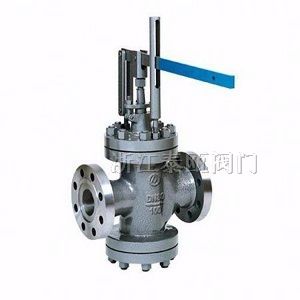

Y45H 杠杆式减压阀

一、产品概述

Y45H杠杆式减压阀是减压阀中比较特殊的一种,其采用杠杆式结构。一端连接阀芯,一端装有配重,通过杠杆上的配重来设定出口压力。没有调节弹簧,可以用于更高的温度,避免了弹簧在高温时失去弹性造成减压阀失灵的情况。适用于水、蒸汽、空气介质管路上。



二、产品工作原理

Y45H杠杆式减压阀阀芯采用双阀芯平衡结构,可以抵消部分进口压力造成的不平衡力。由于上阀芯比下阀芯直径大,在进口压力作用下阀芯向上动作,减压阀打开。介质通过阀芯流向出口,阀后压力上升,这时通过调整杠杆上的配重来调节所需的出口压力。当出口压力上升,超过了设定压力时。作用在上阀芯的力要比作用在下阀芯的力要大,驱动阀芯向下动作,使减压阀趋向关闭,减小了节流面积,使阀后压力降低,直到平衡。当出口压力下降时,阀芯在不平衡力作用下向上动作,使减压阀趋向打开,出口压力上升,直到重新平衡。




三、主要性能参数

公称压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

壳体试验压力(Mpa)

2.4

3.75

6.0

9.6

15.0

24

密封试验压力(Mpa)

1.76

2.75

4.4

7.04

11.0

17.6

最高进口压力(Mpa)

1.6

2.5

4.0

6.4

10.0

16.0

出口压力范围(Mpa)

最佳减压比0.6

渗漏量

0.5%QMax

温量-压力等级

ANSI B16.34



四、主要零件材料

型号

零件名称

阀体、阀盖

阀杆

阀瓣

阀座

Y45HY-64

Y45HY-100

材料

WCB

38CrMoAIA

2Cr13

1Cr18Ni9Ti

Y45HY-64I

Y45HY-100I

ZG20CrMo

1Cr18Ni9Ti



五、主要连接尺寸

公称压力

工程通径



6.4

10.0

H

H1

L

L1

L2

50

510

200

565

150

150

80

555

220

650

190

190

100

582

245

800

200

200

150

654

318

800

220

225

200

725

355

800

250

250

250

750

390

800

272

275

300

918

475

1000

355

395

400

1080

660

1000

400

550

500

1635

800

1000

450

680



专业技术、专业制造、专业服务,浙江泰瓯有限公司致力于满足用户的期望,不断提升服务质量,精益求精,真诚的服务是泰瓯永恒的主题。公司严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务。特此我公司做出如下承诺:
一、产品严格按中国 GBHG 标准和美国 API 等标准设计、制造、验收。
二、售前服务 / 产品介绍,技术交流,非标产品设计,疑难解答。
三、售中服务1、信守合同,保证及时供货,随时保持与客户联系。2、对特殊或复杂的产品,我公司安排技术人员对用户进行产品使用、故障排除、调试及维修进行培训和指导。
四、售后服务1、泰瓯产品质保期为自出厂起 16 个月,实行三包服务(包退、包换、包修)。2、产品在使用中我公司将定期组织技术、质检人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。3、对用户投诉质量问题,快速作出反应,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。4、对售后服务,要求用户填写服务后的质量反馈信息表,并作出鉴定意见,以便进一步提高泰瓯的服务质量。
