气动双座调节阀

更新时间:2020-05-05 点击量:44

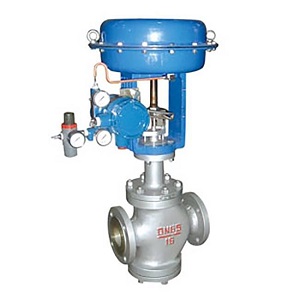

气动双座调节阀


一、产品概述

ZX系列气动薄膜直通调节阀采用顶导向结构,配用多弹簧执行机构。具有结构紧凑、重量轻、动作灵敏、充体通道呈S流线型、压降损失小、阀容量大、流量特性准确、拆装方便等优点。应用于控制气体、液体等介质,工艺参数如压力、流量、温度、液位保持在给定值。单座适用于对泄露量求严格、阀前后压差低及有一定粘度和含纤维介质的场合;双座阀不平衡力小、允许压差大、流通能力大等特点,适用于泄露量要求不严格的场合;套筒阀具有稳定性好,不易产生震动,噪音低,对温度敏感小,适用于压差较大及泄露量要求不严格场合。



二、性能指标

项目

指标值

项目

指标值

基本误差%

不带定位器

±5.0

始终点
偏差%

气关

不带定位器

始点

±5.0

带定位器

±1.0

终点

±2.5

回差%

不带定位器

3.0

带定位器

始点

±1.0

终点

±1.0

带定位器

1.0

气开

不带定位器

始点

±2.5

终点

±5.0

死区%

不带定位器

3.0

带定位器

始点

±1.0

终点

±1.0

带定位器

0.4

允许泄漏量L/h

1×10-4×阀额定容量

额定行程偏差%

±2.5




三、主要技术参数

公称通径mm

20

25

40

50

65

80

100

150

200

250

300

350

400

阀座直径mm

10

12

15

20

25

32

40

50

65

80

100

125

150

200

250

300

额定流量
系数Kv

直线

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

1000

1600

等百分比

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

900

1440

公称压力MPa

0.6   1.6   4.0   6.4

行程mm

10

16

25

40

60

100

流量特性

直线、等百分比、快开型

介质温度℃

-15200(常温型)-40+250-40+450(中温型)-100+200(低温型)

法兰尺寸

铸铁法兰尺寸按JB78、铸钢法兰尺寸按JB79

法兰形式

法兰密封面形式按JB77,其中铸铁法兰按光滑式,铸钢法兰按凹式

阀体材质

PN
(MPa)

0.6,1.6

HT200WCB(ZG230-450)

4.0,6.4

WCB(ZG230-450)ZG1Cr18Ni9TiZG0Cr18Ni12Mo2Ti

阀芯材质

1Cr18Ni90Cr18Ni12Mo2Ti

上阀盖形式

普通式(常温型)、热片式(中温型)、低温型

可调比R

50:1

气源接头

M16×1.5



四、主要零部件材料

零件名称

材料

温度范围

阀体上阀盖

HT200

-20200

ZG230-450

-40450

ZG1Cr18Ni9Ti

-250550

ZG0Cr18Ni12Mo2Ti

-250550

阀芯、阀座

1Cr18Ni9

-250550

0Cr18Ni12Mo2Ti

-250550

填 料

聚四氟乙烯

-40200

膜 片

丁晴橡胶夹增强涤沦织物

压缩弹簧

60Si2Mn

膜 盖

A3



五、主要连接尺寸

DN

L

H

H1

质量(kg)

φA

PN16

PN40

PN64

普通

高温

PN6

PN16

PN40

PN64

PN6
PN16

PN40
PN64

20

181

194

206

398

548

45

52

65

19

23

285

25

185

197

210

410

560

50

57

70

20

24

40

222

235

251

455

620

65

75

85

26

35

50

254

267

286

457

627

70

82

90

30

40

65

276

292

311

610

790

80

92

100

47

66

360

80

298

317

337

622

807

95

100

107

55

78

100

352

368

394

640

850

105

110

117

125

65

99

150

451

473

508

870

1130

132

142

150

172

130

160

470

200

600

650

890

1150

160

170

187

207

175

250

250

730

775

1203

1523

187

202

225

235

350

470

580

300

850

900

1234

1554

220

230

257

265

500

660

专业技术、专业制造、专业服务,浙江泰瓯有限公司致力于满足用户的期望,不断提升服务质量,精益求精,“真诚的服务”是泰瓯永恒的主题。公司严格按照 ISO9001-2000 质量体系认证要求,质量严格把关,责任到人,确保生产、销售、服务的健康运行。加强与用户沟通,竭诚为广大客户提供优质产品,至善至美服务。特此我公司做出如下承诺:
一、产品严格按中国 GB、HG 标准和美国 API 等标准设计、制造、验收。
二、售前服务 / 产品介绍,技术交流,非标产品设计,疑难解答。
三、售中服务1、信守合同,保证及时供货,随时保持与客户联系。2、对特殊或复杂的产品,我公司安排技术人员对用户进行产品使用、故障排除、调试及维修进行培训和指导。
四、售后服务1、泰瓯产品质保期为自出厂起 16 个月,实行“三包”服务(包退、包换、包修)。2、产品在使用中我公司将定期组织技术、质检人员进行访问,征询用户对产品质量、使用状况、改进意见等方面的反馈,以便进一步提高产品质量。3、对用户投诉质量问题,快速作出反应,售后服务人员在 24-36 小时(省外 48 小时)赶赴现场。4、对售后服务,要求用户填写服务后的质量反馈信息表,并作出鉴定意见,以便进一步提高泰瓯的服务质量。
