电动温度调节阀(控制阀)

更新时间:2020-05-05 点击量:45

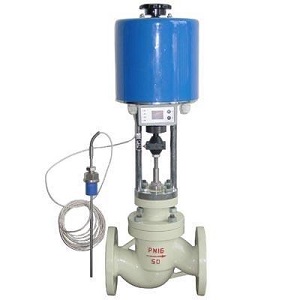

电动温度调节阀(控制阀)

一、产品概述

ZDSWK电动温度调节阀、ZRSWK电动温度控制阀是由控制阀门、执行器、传感器和毛细管等部件组成。按用途分为加热型和冷却型。电动温度调节阀(适用于较大口径及导热油控制),该阀的特点只需普通220V电源,利用被调介质自身能量,直接对蒸汽、热水、热油与气体等介质的温度实行自动调节和控制,亦可使用在防止对过热或热交换场合,电动温度控制阀结构简单,操作方便,选用调温范围广、响应时间快、密封性能可靠,并可在运行中随意进行调节,因而广泛应用于化工、石油、食品、轻纺、宾馆与饭店等部门的热水供应。电动温度调节阀主要适用于液体、气体和蒸汽,在各种冷却系统中的温度控制。当被控介质温度升高,控制阀门关闭(加热型);当被控介质温度升高,控制阀门开启(冷却型)。



二、产品特点

1、控制精度高,工作稳定,安全可靠。
2
、感温液体膨胀均匀,比例式调节控制。
3
、温度设定操作简单,调节方便。
4
、体积小、重量轻,安装方便。



三、产品工作原理

电动温度控制阀由控制阀门、电动执行机构、温度传感器和温度调节器等部件组成,根据用户需要,分别有加热型与冷却型两种结构。加热型调节阀的结构与原理:工作前主阀芯处于半开位置,传感器处于自然状态。接上电源,主阀芯全开。介质由箭头方向流入主阀体、经阀芯对储热箱进行加热。当温度升到相应设定值时,传感器即产生相应线性信号输入一体化执行机构,随即驱动阀杆、阀芯产生位移,关闭主阀芯停止加热。当温度低于设定值时,传感器即产生线性信号输入一体化执行机构,驱使阀芯渐开,使介质按抛物线特性流入储热箱,进行加热直至设定值。这样被控介质始终在设定温度范围内被控制,从而达到控温目的。




四、阀体参数

阀体形式

直通铸造球型阀

公称通径

DN15200mm

公称压力

PN1.62.54.06.4MPa

法兰标准

GB/T9113 JB/T79

连接形式

法兰(FF RF RTJ)、焊接(SW BW)、螺纹(适用于1″以内)

阀盖形式

标准型-17+230℃、高温型+230+450

压盖型式

螺栓压紧式

密封填料

V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉纺织填料、石墨填料



五、主要零件材料

1

阀体

WCB

CF8

CF8M

CF3M

2

阀座

304

304

316

316L

3

垫片

PTFE/金属石墨垫片

4

阀芯

304

304

316

316L

5

导向套

304

304

316

316L

6

阀盖

WCB

CF8

CF8M

CF3M

7

阀杆

304

304

316

316L

8

填料

PTFE/柔性石墨

9

弹簧

65Mn

10

螺母

304

304

316

316L



六、主要连接尺寸

公称通径 DN(mm)

20

25

32

40

50

65

80

100

125

150

200

L

PN16/25

181

184

200

222

254

276

298

352

410

451

600

PN40

194

197

200

235

267

292

317

368

425

473

610

PN64

206

200

210

251

286

311

337

394

440

508

650

H

PN16/25

52.5

57.5

75

75

85.5

92.5

100

110

142.5

158

170

PN40

52.5

57.5

75

75

82.5

92.5

100

117.5

150

167.5

187.5

PN64

65

40

85

85

90

102.5

107.5

125

172.5

195

207.5

H1

132

132

158

170

179

214

221

234

270

294

331

H2

CHL

465

465

465

465

465

560

560

560

560

560

788

3810

373

373

495

495

495

700

700

700

725

725

725

D

177

177

177

177

177

182

182

182

182

182

218

R

225

225

225

225

225

257

257

257

310

310

310
