电动低温调节阀
一、产品概述

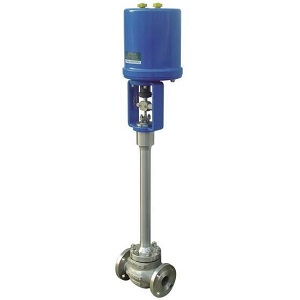

ZDSDW、ZRSDW电动低温调节阀，是由3810系列(PSL系列)电动执行器与低温型调节阀阀体组成，内含饲服功能，接受统一的4-20mA或1-5V·DC的标准信号，将电流信号转变成相对应的直线位移，自动地控制调节阀开度，达到对管道内流体的压力、流量、温度、液位等工艺参数的连续调节。电动低温调节阀适合于低于0～-250℃状态下工作，由电动执行机构和带长颈接管的阀体组成，长颈接管的作用是使阀杆密封出接近常温下工作，并减少外界热能传入。为减少传递，长颈采用薄壁结构。
二、阀体参数
|
阀体形式 |
直通铸造球型阀 |
|
公称通径 |
DN25～300mm |
|
公称压力 |
PN1.6、2.5、4.0、6.4 |
|
法兰标准 |
GB/T9113、 JB/T79 |
|
连接形式 |
法兰(FF RF RTJ)、焊接(SW BW) |
|
阀盖形式 |
低温型-10～-196℃、超低温型-196～-250℃ |
|
压盖型式 |
螺栓压紧式 |
|
密封填料 |
金属石墨缠绕垫片、柔性石墨、碳纤维填料 |
三、主要零件材料
|
1 |
阀体 |
WCB |
CF8 |
CF8M |
CF3M |
|
2 |
阀座、套筒 |
304 |
304 |
316 |
316L |
|
3 |
阀芯 |
304 |
304 |
316 |
316L |
|
4 |
导向套、并帽 |
304 |
304 |
316 |
316L |
|
5 |
阀盖 |
WCB |
CF8 |
CF8M |
CF3M |
|
6 |
阀杆 |
304 |
304 |
316 |
316L |
|
7 |
隔热板 |
304 |
304 |
316 |
316L |
|
8 |
填料 |
金属石墨缠绕垫片/柔性石墨 |
|||
|
9 |
弹簧 |
65Mn |
304 |
316 |
316L |
|
10 |
螺母 |
304 |
304 |
316 |
316L |
四、性能指标
|
项目 |
指标值 |
||
|
基本误差% |
配3810L±2.5；配PSL±1.0 |
||
|
回差% |
配381L ±2.0；配PSL±1.0 |
||
|
死区% |
1.0 |
||
|
始终点偏差% |
电开 |
始点±2.5 |
终点±2.5 |
|
始点±2.5 |
终点±2.5 |
||
|
电关 |
始点 |
±2.5 |
|
|
终点 |
±2.5 |
||
|
额定行程偏差% |
≤2.5 |
||
|
泄露量L/h |
0.01%×阀额定容量 |
||
|
可调范围R |
30：1 |
||
五、允许压差
|
公称通径 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
阀座直径 dN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
额定流量系数KV |
单座 |
11 |
17.6 |
27.5 |
44 |
69 |
110 |
176 |
275 |
440 |
630 |
1000 |
1600 |
|
笼式 |
9 |
15 |
23 |
35 |
59 |
95 |
148 |
236 |
355 |
568 |
885 |
1260 |
|
|
套筒 |
10 |
16 |
25 |
40 |
63 |
100 |
155 |
250 |
370 |
580 |
900 |
1300 |
|
|
额定行程(mm) |
16 |
25 |
40 |
60 |
100 |
||||||||
|
允许压差(MPa) |
单座 |
3.2 |
3.0 |
2.0 |
1.8 |
1.5 |
1.4 |
1.0 |
0,7 |
0.6 |
0.5 |
0.3 |
0.28 |
|
笼式 |
5.8 |
5.0 |
4.9 |
4.3 |
3.0 |
3.7 |
3.5 |
3.1 |
2.8 |
2,8 |
2.4 |
2.0 |
|
|
套筒 |
6.4 |
5.2 |
5.2 |
4.6 |
4.6 |
3.7 |
3.7 |
3.5 |
3.1 |
3.1 |
2.6 |
2.2 |
|
六、主要连接尺寸
|
公称通径 DN(mm) |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
|
|
L |
PN16/25 |
184 |
200 |
222 |
254 |
276 |
298 |
352 |
410 |
451 |
550 |
640 |
880 |
|
PN40 |
197 |
200 |
235 |
267 |
292 |
317 |
368 |
425 |
473 |
640 |
760 |
910 |
|
|
PN64 |
200 |
210 |
251 |
286 |
311 |
337 |
394 |
440 |
508 |
670 |
810 |
950 |
|
|
H |
PN16/25 |
57.5 |
75 |
75 |
85.5 |
92.5 |
100 |
110 |
142.5 |
158 |
170 |
195 |
230 |
|
PN40 |
57.5 |
75 |
75 |
82.5 |
92.5 |
100 |
117.5 |
150 |
167.5 |
187.5 |
205 |
245 |
|
|
PN64 |
40 |
85 |
85 |
90 |
102.5 |
107.5 |
125 |
172.5 |
195 |
207.5 |
230 |
260 |
|
|
H1 |
根据实际工况温度而定 |
||||||||||||
|
H2 |
PSL |
465 |
465 |
465 |
465 |
560 |
560 |
560 |
560 |
560 |
788 |
788 |
788 |
|
3810 |
373 |
495 |
495 |
495 |
700 |
700 |
700 |
725 |
725 |
725 |
725 |
725 |
|
|
D |
177 |
177 |
177 |
177 |
182 |
182 |
182 |
182 |
182 |
218 |
218 |
218 |
|
|
R |
225 |
225 |
225 |
225 |
257 |
257 |
257 |
310 |
310 |
310 |
310 |
310 |
|
