水上式底阀

更新时间:2020-05-06 点击量:35

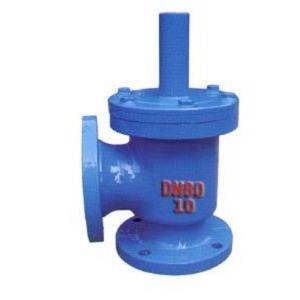

水上式底阀

一、产品概述

SSDF水上式底阀是老式底阀的更新换代的产品,其一般安装在进水管露在外面立管的转弯入,可以作为止回阀使用,并且可以代替90度弯头,故采用角式结构设计。其应用在项目当中有着:摩擦力小、安装方便、结构简单及维修方便、密封性能好、使用寿命长、能够达到100%不会泄漏,能够有效的节省成本。水上式底阀广泛的应用在石油、化工、纺织、印染、冶金、钢厂并且还作用水泵的配套应用,在水力管道当中泵前可以代替普通的底阀,在泵后能够起到止回阀作用。



二、工作原理

此阀门主要由:阀体、阀瓣、活塞杆、阀盖、密封面、定位柱等等零部件件组成。启动水泵前先向吸水管中充满液体,使水泵有足够的吸力,将液体吸入阀门,打开活塞阀瓣,从而进行供水作业,当停泵后,阀瓣在液压力和本身重力的作用下关闭,而阻止液体回到泵前。




三、产品特点

1、本阀是替代水下式底阀、安装于水面以上水平管与进水管的90°转弯处,亦可代替弯头,其密封性能独特,达到滴水不漏,并设有阻尼装置,对水锤危害有一定的减缓作用。
2
、节能效果显著,在正常工作使用时(按千吨/米耗电量)可节能5-7%左右,使用一至两年,所节省电费可收回您为购买此阀的投资费用,其节能效果是一般底阀所不能达到的。
3
、使用寿命长、维修方便,该底阀使用寿命在五年以上,大大地降低了生产成本,且在使用期内一般没有什么故障,即使有故障,处理也极为方便、迅速。充分显示了它的优越性。
4
、自吸性能可靠,众所周知,老式底阀的密封性能很差,经常会出现停泵后不能出水的问题,而水上式 底阀具有独特的密封效果,可以达到滴水不漏,确保下一次起泵的顺利进行,因此在设计过程中,不必考虑因起泵不出水而选用投资很大的水下泵房给水工程方案。
5
、本产品连接法兰全部符合GB规定,通用性能好。



四、主要连接尺寸

公称通径DNmm

D

D1

A

B

0.6MPa

1.0MPa

1.0MPa

1.6MPa

50

140

160

110

125

100

100

65

160

180

130

145

110

110

80

185

195

150

160

120

120

100

205

215

170

180

130

130

150

260

280

225

240

150

150

200

315

335

280

295

190

190

250

370

390

335

350

240

240

300

435

440

395

400

290

290

350

485

500

445

460

340

340

400

535

565

495

515

390

390

450

590

615

550

565

440

440

500

640

670

600

620

490

490

600

755

780

705

725

590

590
