YQ98001 过滤活塞式可调减压阀

更新时间:2020-05-06 点击量:199

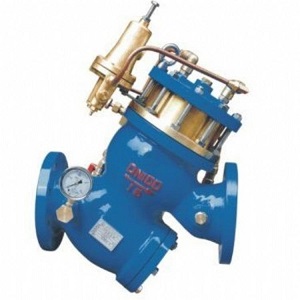

YQ98001 过滤活塞式可调减压阀

一、产品概述

YQ98001过滤活塞式可调减压阀是一种通过调节来实现减压的智能调节阀门,可以对整个管道的减压比例及减压的长度进行调节,可以实现YQ98009的定比调节功能。其在项目当中运行过程是:当阀门从进口端给水时,水流过针阀进入主阀控制室,出口压力通过导管作用到导阀上。当出口压力高于导阀弹簧设定值时,导阀关闭。控制室停止排水,此时主阀控制室内压力升高并关闭主阀,出口压力不再升高。当阀门出口压力降到导阀弹簧设定压力时,导阀开启,控制室向下游排水。由于导阀系统排水量大于针阀的进水量,主阀控制室压力下降。进口压力使主阀开启。在稳定状态下,控制室进水、排水相同,主阀开度不变,出口压力稳定。出口压力不因进口压力变化而改变,亦不因主阀出口流量的变化而改变,将出口压力维持在设定值上。该阀减压精确,性能稳定、可靠、安装调节方便,使用长。可用于生活给水、消防系统及工业给水系统。



二、产品原理

阀门从性能上讲是一种流体控制设备,主要控制其开、闭及其开度从而达到通、断及控制其流量、压力的作用。过滤活塞式可调式减压阀在此基础上,利用液压传动原理来控制阀的启、闭及开度。而达到阀门性能上的要求,并利用管道中的流体作为液压传动介质,而不需要独立的液压泵站,既节约设备的投资,又节约能源,也能达到自动控制的目的。




三、产品特点

1、阀体采用流线型的Y型宽阀体结构,因而具有压力损失小、力量大(比现有一般腰鼓形阀体的控制阀流量增加25%)且抗汽蚀能力强、减低噪音。
2
、液压缸式活塞传动,动作平稳可靠。动作时有缓冲作用,因此噪音很小。克服薄膜式因压力、流量急剧变化而产生振动,噪音大及薄膜容易破损的缺点。
3
、方便实用的传动密封机构,整个机构具有传动、导向、密封三大功能,而且与阀体各自独立。



四、主要技术参数

公称压力(Mpa)

壳体试验压力(MPa)

密封试验压力(MPa)

调压范围(MPa)

缓闭时间(S)

最低动作压力(MPa)

适用介质

介质温度()

1.0

1.5

1.1

0.09-0.8

3-60
(
可调)

0.07

0-80

1.6

2.4

1.76

0.15-1.4

2.5

3.75

2.75

0.2-2.0



五、主要零件材料

零件名称

材质

阀体、阀盖

铸铁、铸钢

阀座

锡青铜、不锈钢

阀瓣

碳钢、不锈钢+丁腈橡胶

阀杆

铝青钢、铬不锈钢

活塞

铬不锈钢+丁腈橡胶

过滤网

不锈钢

弹簧

不锈钢



六、主要连接尺寸

公称通径

DN

尺寸(公称压力PN=1.6Mpa

L

H

D

K

N-

H1

H2

40

270

400

150

110

18*4

155

236

50

270

400

160

125

18*4

155

236

65

290

410

185

145

18*4

165

250

80

360

425

200

160

18*8

180

280

100

400

460

220

180

18*8

210

310

125

470

550

250

210

18*8

240

370

150

535

610

285

240

23*8

260

413

200

670

772

340

295

23*12

330

510

250

780

935

405

355

27*12

410

568

300

895

1000

460

410

27*12

485

1075

350

1000

920

520

470

27*12

260

不带过滤器

400

1120

1145

580

525

30*12

290

不带过滤器
