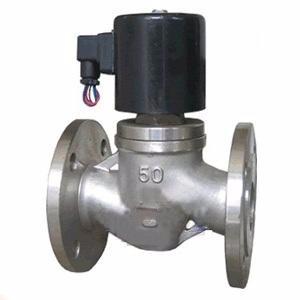

ZBSF 不锈钢电磁阀

更新时间：2020-05-06 点击量：1870

一、产品概述

ZBSF全不锈钢电磁阀是工业过程自动化控制系统用的执行器.它在接受电控信号能自动开启或关闭,实现对管道中的流体的通断或流量调节控制.本系列电磁阀可地应用于纺织,印刷,化工,塑料,橡胶,食品,建材,机械,电器,表面处理等生产和拉研部门以及浴室,食堂,空调等人们日常生活设施中.ZBSF-Y系列电磁阀主要用于腐蚀性液体,超净液体和食用液体介质的控制.ZBSF系列电磁阀主要用于腐蚀气体,超净气等气体介质控制。

二、产品原理

直动式电磁阀，在断电时，电磁阀呈关闭状态，当电磁阀线圈通电后，产生的电磁力使动铁芯与静铁芯吸合，直接开启阀口，介质从进口流向出口，当线圈断电后，动铁芯在复位弹簧的作用下复位，直接关闭阀口，从而切断了介质的流通。直动式电磁阀如ZCD、ZS、ZCM、ZF4特点结构简单、动作可靠，在零压差或真空下能正常工作，可任意方向安装，但一般适用于通径在25mm以下。

三、产品特点

1、耐磨：选材合理，阀杯和导向套间巧妙地利用流体的润滑作用，减少磨损，提高寿命。
2、耐冷凝：蒸汽管道的冷凝水是影响蒸汽电磁阀动作的重要因素，本阀则不受冷凝水影响。
3、耐热：电磁部分、密封件部分用特种耐高温电工材料和密封材料，并应用了各种隔热措施。

四、主要技术参数

工作介质	腐蚀性气体、短冷流体、食用流体ZBSF-1：气体用ZBSF-1Y：液体用ZBSF-2：气体用ZBSF-2Y
介质温度(℃)	ZBSF-1：（1Y）≤60℃；ZBSF-2：（2Y）≤200℃
公称压力(Mpa)	1.6
工作压力(Mpa)	0 - 1.6
电源电压	AC220V,其余规格可作特殊订货
额定流量系数(KV)	按JB/T352-94规定
泄漏量(m1/min)	按JB/T352-94.F规定
公称通径(mm)	10	15	20	25	32	40	50
功耗(AV)	40			50

五、主要零件材料

DN	L	H	D	D1	D2	b	f	n_d
10	130	153	90	60	41	14	3	4-￠14
15	130	153	95	65	46	14	3	4-￠14
20	150	153	105	75	56	16	3	4-￠14
25	160	150	115	85	65	16	3	4-￠14
32	180	176	140	100	76	18	3	4-￠18
40	200	176	150	110	84	18	3	4-￠18
50	230	192	165	125	99	20	3	4-￠18

专业技术、专业制造、专业服务，浙江泰瓯有限公司致力于满足用户的期望，不断提升服务质量，精益求精，“真诚的服务”是泰瓯永恒的主题。公司严格按照 ISO9001-2000 质量体系认证要求，质量严格把关，责任到人，确保生产、销售、服务的健康运行。加强与用户沟通，竭诚为广大客户提供优质产品，至善至美服务。特此我公司做出如下承诺：
一、产品严格按中国 GB、HG 标准和美国 API 等标准设计、制造、验收。
二、售前服务 / 产品介绍，技术交流，非标产品设计，疑难解答。
三、售中服务1、信守合同，保证及时供货，随时保持与客户联系。2、对特殊或复杂的产品，我公司安排技术人员对用户进行产品使用、故障排除、调试及维修进行培训和指导。
四、售后服务1、泰瓯产品质保期为自出厂起 16 个月，实行“三包”服务（包退、包换、包修）。2、产品在使用中我公司将定期组织技术、质检人员进行访问，征询用户对产品质量、使用状况、改进意见等方面的反馈，以便进一步提高产品质量。3、对用户投诉质量问题，快速作出反应，售后服务人员在 24-36 小时（省外 48 小时）赶赴现场。4、对售后服务，要求用户填写服务后的质量反馈信息表，并作出鉴定意见，以便进一步提高泰瓯的服务质量。
