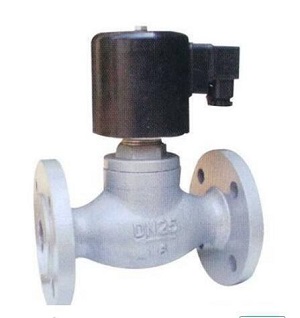

ZQDF 蒸汽电磁阀
一、产品概述
ZQDF蒸汽电磁阀是工业过程自动化控制系统用的执行器,它在接受电控信号后能自动开启或关闭阀门,实现对管道中流体介质的通判或流量调节控制,从而对系统中的温度,流量,压力等参数进行自动调节或远程控制。ZQDF(Y)系列蒸汽电磁阀产品可用于纺织 ,印刷,化工,塑料,橡胶,食品,建材,机械,电器,表面处理等生产和科研部门以及浴室,食堂,空调等人们日常生活设施中.ZQDF系列主要用于空气.蒸汽,煤气等气体介质的控制;ZQDF-Y系列电磁阀主要用于自来水,蒸馏水,冷冻盐水,电镀 废液等液体介质,同时也用于粘度小于4°E的油类。
二、主要性能参数
|
型号 |
ZQDF-1 |
ZQDF-2 |
ZQDF-3 |
ZQDF-1Y |
ZQDF-2Y |
ZQDF-3Y |
|
公称压力(Mpa) |
1.60 |
|||||
|
工作压差(Mpa) |
DN15-50 |
0-1.6 |
||||
|
DN65-100 |
0.05-1.6 |
|||||
|
介质种类 |
煤气、空气等 |
饱和蒸气 |
过热蒸汽或高温气体 |
水油液体 |
热水 |
高温水、油 |
|
介质温度(℃) |
≤60 |
≤180 |
≤220 |
≤60 |
≤180 |
≤220 |
|
电源电压 |
AC220V,其余规格可作特殊订货(36v,380v,12v,24v) |
|||||
|
使用寿命/额定流量系数(KV) |
按JB/T352-94规定 |
|||||
|
泄漏量(m1/min) |
按JB/T352-94.F规定 |
|||||
|
功耗(AV) |
50 |
|||||
三、主要外形尺寸
|
公称通径 |
内螺纹连接 |
法兰连接 |
|||||||||
|
DN |
外形尺寸 |
内螺纹 |
外形尺寸 |
法兰尺寸 |
|||||||
|
H |
L |
G |
H |
L |
D |
D1 |
D2 |
b |
f |
n-d |
|
|
15 |
153 |
92 |
1/2 |
153 |
130 |
95 |
65 |
46 |
14 |
2 |
4-φ14 |
|
20 |
153 |
92 |
3/4 |
153 |
150 |
105 |
75 |
56 |
16 |
2 |
4-φ14 |
|
25 |
153 |
110 |
1 |
153 |
160 |
115 |
85 |
65 |
16 |
3 |
4-φ14 |
|
32 |
176 |
120 |
11/4 |
176 |
180 |
140 |
100 |
76 |
18 |
3 |
4-φ18 |
|
40 |
176 |
140 |
11/2 |
176 |
200 |
150 |
110 |
84 |
18 |
3 |
4-φ18 |
|
50 |
192 |
162 |
2 |
192 |
230 |
165 |
125 |
99 |
20 |
3 |
4-φ18 |
|
65 |
250 |
290 |
185 |
145 |
118 |
20 |
3 |
4-φ18 |
|||
|
80 |
260 |
310 |
200 |
160 |
132 |
20 |
3 |
4-φ18 |
|||
|
100 |
290 |
350 |
220 |
180 |
156 |
22 |
3 |
4-φ18 |
|||
