全天候快开式呼吸阀

更新时间:2020-05-08 点击量:153

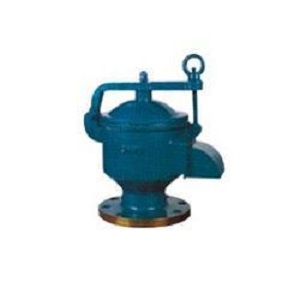

全天候快开式呼吸阀

一、产品概述

HXF-88全天候快开式呼吸阀驱动方式可自动也可手动开启,连接方式可选用法兰,结构形式可选用快开式,密封结构可选用软密封、硬密封。分为HXF-88A即标准型和HXF-88B即防冻型。HXF-88全天候快开式呼吸阀阀盆为硬质铝合金,其壳体为铸钢、铝合金和不锈钢三种材质。HXF-88全天候快开式呼吸阀具有通风量大、耐腐蚀等特点。HXF-88B型适用于高寒地区使用。



二、产品原理

当罐内介质的压力在呼吸阀的控制操作压力范围之内时,呼吸阀不工作,保持油罐的密闭性;当往罐内补充介质,使罐内上部气体空间的压力升高,到呼吸阀的操作正压时,压力阀被顶开,气体从呼吸阀呼出口逸出,使罐内压力不在继续增高;罐外的大气将顶开呼吸阀的负压阀盘。




三、操作压力

压力

等级

A

B

C

D

呼出压力

+355Pa(36mmH20)

+980Pa(100mmH20)

+1765Pa(180mmH20)

由用户定

吸入压力

-295Pa(30mmH20)

-295Pa(30mmH20)

-392Pa(40mmH20)

由用户定



四、通气量和泄漏量

名称

规格mm

50

80

100

150

200

250

代号

压力等级Pa

通气量m3/h

A

+335

25

60

90

190

340

550

-295

20

50

75

160

280

450

B

+980

30

70

100

200

380

600

-295

20

50

75

160

280

450

C

+1765

40

95

140

280

500

800

-295

20

50

75

160

280

450

标准允许泄漏量m3/h

0.04

0.4



五、主要零件材料

名称

壳体

阀盘

导杆

阻火层

密封座

适用介质

代号

材料

ZALSi7Mg

铸铝合金

铝合金

1Cr13

304

聚四氟乙烯

油品

CS

碳钢

304

304

304

聚四氟乙烯

油品、化工品

OCr18Ni9

SS304

304

304

304

聚四氟乙烯

化工品

00Cr19Ni11

SS304L

304L

304L

304L

聚四氟乙烯

化工品

0Cr17Ni12Mo2

SS316

316

316

316

聚四氟乙烯

化工品

00Cr17Ni14Mo2

SS316L

316L

316L

316L

聚四氟乙烯

化工品



六、主要连接尺寸

通径

型号

H

L

D

D2

D1

DN50

HXF-88-50

270

330

Φ140

Φ110

Φ90

DN80

HXF-88-80

440

490

Φ185

Φ150

Φ125

DN100

HXF-88-100

400

490

Φ205

Φ170

Φ145

DN150

HXF-88-150

500

610

Φ260

Φ225

Φ200

DN200

HXF-88-200

570

700

Φ315

Φ280

Φ225

DN250

HXF-88-250

720

900

Φ370

Φ335

Φ310
