FSP复合式排气阀

更新时间:2020-10-22 点击量:70

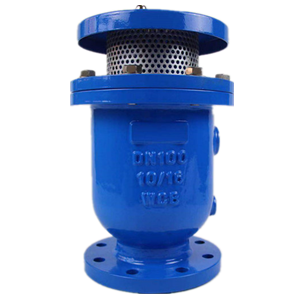

FSP复合式排气阀


一、产品概述

复合式排气阀是由综合国内外产品加以改进的产品,该排气阀是水管线的高品质产品,形成具有特色型防水锤、复合式功能为一体的多功能空气阀。复合式排气阀的产品结构设计科学,维护简单,具有在大压差下又能大量高速进排气的功能。



二、产品工作原理

复合式高速排气阀由一个大的复合式排气阀加一个微量排气阀组成。在传统的排气阀上装有保护筒防止排气时阀口被堵,复合式排气阀应用在项目当中能够防止浮球在高速气流当中被吹起堵塞排气口造成阀门失效,在充水时高速排气、在放水时高速吸气,压力下降时采用微量排气阀进行排气。



三、产品安装说明

1陡峭斜坡的高点。

2管道的水柱分离点。
3、长距离水平管线每隔400-800M安装一只排气阀。
4、为保证使用效果,排气阀安装时必须垂直管线向上安装。
5、在复合式排气阀下面加装缓冲塞阀。在管线注满水情况下,因管道压力大,当水流到达管道开孔处,此时管道压力聚集在空气阀底端,在没有安装缓冲塞阀时,过大的水流压力会对排气阀里面的部件产生破坏,进而发生诸如排气阀漏水、不排气等现象.



四、产品用途

复合式高速排气阀全通径阀体,所有流体流通横截面积均大于或等于公称直径,特色的系统防护性能。本系列排气阀适于装设在水泵出水品处或送配水管线中,用以排除大量集结空气,同时把管线较高处集结的微量空气排放至大气中,以提高管线及水泵使用效率,且于管内一旦有负压产生时,本排气阀可迅速吸入外界空气,避免管线因负压而造成破管现象的发生。复合式高速排气阀是一种供排水管道专用的进排气控制装置,适用于长距离输水、管线走向起伏,高低落差较大、易产生断流弥合水柱分离的工况,广泛应用于各类水厂、各类给水、供水领域的管网系统。



五、主要连接尺寸

公称通径DN

B

H

D2

螺栓

重量(Kg)

中心圆D1

直径d

孔径d1

个数N

80

211

360

211

160

16

18

8

29

100

233

360

238

180

16

18

8

36

150

406

415

290

240

20

22

8

60
