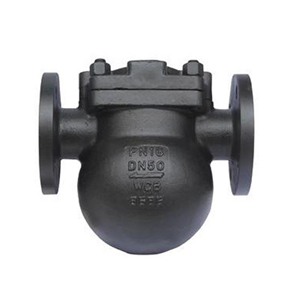

杠杆浮球式蒸汽疏水阀

更新时间:2021-04-13 点击量:303
杠杆浮球式蒸汽疏水阀

一、产品概述

杠杆浮球式蒸汽疏水阀是利用浮力原理和杠杆原理,通过液位的变化使浮球上升或下降,浮球驱动着杠杆使得阀瓣离开或解除阀座达到开启排水和关闭阻汽的作用。采用自动排空气阀,能自动排出不凝结气体,非常灵敏,工作质量高,使用寿命长。连续排水,有水即排,小过冷度为0℃。杠杆浮球式疏水阀采用两种结构方式:单阀座、双阀座。



二、产品特点

1、采用轧装阀机械(SCCV开关方式),具有优良的密封性和耐久性。
2、平衡双阀座设计,比一般的疏水阀体积小而排量大,特大排量场和更能发挥优越性。
3、内装双金属片空气自动排放阀,可防止空气气堵和蒸汽汽锁。
4、采用独特的U型双金属通气口,可大大缩短设备起动时间。
5、全部部件安装在阀盖上,阀无需从配管上卸下,就可维修保养,简单方便。



三、主要零件材料

序号

名称

材料

1

阀体

WCB

2

密封板

Q235

3

弹子密封座

304

4

支架

304

5

螺柱

35CrMoA

6

螺母

45

7

垫圈

H62

8

膜盒密封座

304

9

膜盒

304

10

杠杆

304

11

浮球

304

12

阀盖

WCB



四、主要连接尺寸

型号

口径DN

L

H

h

W

FT44H

15

150

159

70

102

20

150

159

70

102

25

160

159

70

106

32

270

225

153

178

40

270

225

153

178

50

270

225

153

178

65

270

225

153

178

80

350

300

90

210

100

350

300

90

210
