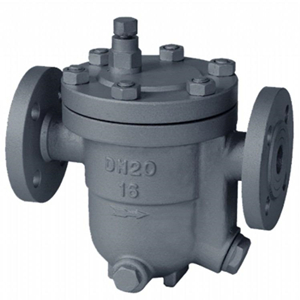

自动自由浮球式蒸汽疏水阀

更新时间:2021-04-13 点击量:47
自动自由浮球式蒸汽疏水阀

一、产品概述

自由浮球式疏水阀根据浮力的原理,使阀体内的浮球随水位变化作升降运动,以达到阀门启闭,即排水阻汽的作用。尤其对压力低、排水量低和温度稳定性要求高,不宜带存凝结水的蒸汽设备更为适用。能排连续饱和水,至使设备凝结水滞存量较少、升温快、加热温度稳定。自由浮球式疏水阀有自动排冷空气装置,无汽锁现象,工作平衡无噪音。能连续排水、性稳定、排水量大、漏水量小。



二、产品特点

1、能连续排水、性能稳定、排水量大、漏水量小。

2、能排连续饱和水,至使设备凝结水带滞存量较少、升温快、加热温度稳定。

3、有自动排冷空气装置,无汽锁现象,工作平衡无噪音。



三、主要零件材料

序号

名称

材料

1

阀体

WCB

2

浮球

304

3

封圈

2Cr13

4

尾螺

2Cr13

5

并冒

2Cr13

6

平垫圈

H62

7

平垫圈

H62

8

挡圈

65Mn

9

滤网

304

10

螺母

45

11

螺柱

35CrMoA

12

石墨封圈

304+石墨

13

阀盖

A105

14

螺堵头

2Cr13

15

阀座

Q235

16

磨合膨胀片

304

17

弹簧

304

18

保护套

304



四、主要连接尺寸

产品型号
Produstion Type

口径

尺寸Dimensions

DN

L

H

D

D1

D2

b

f

Z-φd

CS41H-16C25 C40C
CS41H-16 B25 B40B

15

195

195

95

65

45

14

2

4-φ14

20

195

200

105

75

55

14

2

4-φ14

25

215

225

115

85

65

14

2

4-φ14

CS41H-16C25 C40C
CS41H-16D25 D40D

25

270

245

115

85

65

14

2

4-φ14

32

270

250

135

100

78

16

2

4-φ18

40

280

290

145

110

85

16

3

4-φ18

50

290

300

160

125

100

16

3

4-φ18

CS41H-16C25C
CS41H-16F25F

50

410

380

160

125

100

16

3

4-φ18

65

410

380

180

145

120

18

3

4-φ18

80

430

420

195

160

135

20

3

8-φ18

100

430

440

215

180

155

20

3

8-φ18

125

480

510

245

210

185

22

3

8-φ18

150

480

510

280

240

210

24

3

8-φ23
