热动力圆盘式蒸汽疏水阀

更新时间:2021-04-17 点击量:1027

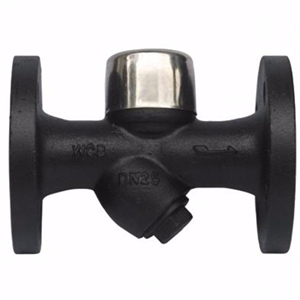

热动力圆盘式蒸汽疏水阀

一、产品概述

根据伯努力热动力原理,利用蒸汽和凝结水的热动力学不同的特性,引起动能和势能动静压变化。使动作件阀片上下压差变化,启动阀片开启和关闭,从而达到阻汽排水目的。热动力圆盘式疏水阀适用于蒸汽管网及设备中,能自动排出凝结水、空气及其它不凝结气体,并阻水蒸汽泄漏的阀门。



二、产品特点

圆盘式蒸汽疏水阀内有一个阀片,既是敏感件又是动作执行件。当装置启动时,管道出现冷却凝结水,凝结水靠工作压力推开阀片,迅速排放。当凝结水排放完毕,蒸汽进入疏水阀内,蒸汽的体积迅速扩大,蒸汽比凝结水的流速大,使阀片上下产生压差,阀片在蒸汽流速的吸力下迅速关闭。当阀片关闭时,阀片受到两面压力,阀片下面的受力面积小于上面的受力面积,因疏水阀汽室里面的压力来源于蒸汽压力,所以阀片上面受力大于下面,阀片紧紧关闭。当疏水阀汽室里面的蒸汽降温成凝结水,汽室里面的压力消失。凝结水靠工作压力推开阀片,凝结水又继续排放,循环工作,间断排水。



三、主要零件材料

序号

名称

材料

1

阀体

WCBA105SS304

2

密封垫片

H62

3

阀盖

Q235WCBSS304

4

阀冒

Q235WCBSS304

5

标牌

SS304

6

螺钉

SS304

7

阀片

SS304

8

滤网

SS304

9

尾螺

2Cr13

10

密封垫片

H62



四、主要连接尺寸

型号

口径DN

L

H

h

W

CS49H-16C
CS49H-25C
CS49H-40C

15

150

95

36

59

20

150

100

40

59

25

160

108

42

59

32

200

115

50

73

40

230

115

50

73

50

230

127

52

73

65

250

173

80

73

80

280

203

100

97

100

310

218

110

97

125

310

218

110

97

150

350

254

110

107
