浙江泰瓯阀门有限公司
地址:浙江省温州市永嘉县瓯北街道白水工业区
当前位置:首页-产品中心- 截止阀-丝扣截止阀

丝扣截止阀

更新时间:2022-07-30 点击量:1005

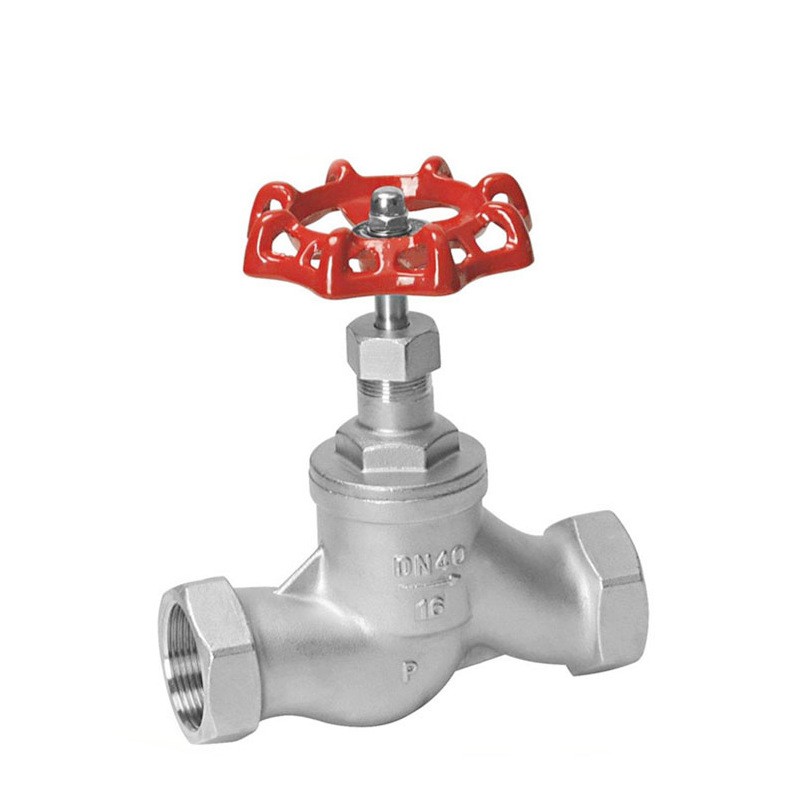

丝扣截止阀
产品名称
J11W不锈钢丝扣截止阀
产品型号
J11W
公称通径
DN15-65mm
压力范围
1.6-2.5MPa
阀体材质
不锈钢304、316、316L


产品概述:

J11W不锈钢丝扣截止阀是截止阀的一种,对阀体材质要求比较高一般有304、304L、316、316L等几个材质选择应用于化工,船舶,食品机械等行业。



制造标准:

●设计与制造:GB12233
●结构长度:GB12221
●螺纹连接尺寸:GB/T15918.1-93
●检验与实验:GB/T13927



主要性能规范:

型号

公称压力

试验压力PS(Mpa)

工作压力PN(Mpa)

工作温度
(℃)

适用介质

壳体

密封

J11W-16

J11W-16K

1.6

2.5

1.76

1.6

≤100

油类

J11W-16P

硝酸类腐蚀性介质

J11W-16R

≤350

醋酸类腐蚀性介质

J11W-16Ni

碱液、盐水、海水等



主要外形和连接尺寸(mm):

公称通径
DN(mm)

管螺纹

尺寸(mm)

L



D1



S



H



H1



D0



15

1/2

90

14

32

109

117

65

20

3/4

100

16

36

109

117

65

25

1

120

18

46

132

142

80

32

1/4

140

20

55

156

168

100

40

1/2

170

22

65

167

168

100

50

2

200

24

80

182

200

120

65

2/2

260

26

95

200

223

120
